Bride à emboîture Effast PVC-U – bride libre pour bague de serrage, d 63 à 110 mm, PN 16
Bride à emboîture Effast PVC-U – bride libre pour bague de serrage, d 63 à 110 mm, PN 16 - 63 mm est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Informations fabricant
Informations fabricant
Composition
Composition
Délai de traitement et expédition
Délai de traitement et expédition
Délai de traitement et expédition
Les commandes sont généralement traitées sous 1 jour ouvré, puis immédiatement remises à DHL
Application
Application
Glisser la bride sur le tube avant le collage, coller le tube dans le raccord à emboîture, puis le boulonner avec le contre-bride, le joint et les vis M16 (4 ou 8 pièces).
Le flange d’emboîtement Effast est un anneau de flange amovible en PVC-U. Associé à un manchon à coller, il permet de réaliser une liaison à flange démontable, par exemple sur un robinet ou un appareil doté d’un flange. L’anneau se positionne sur le tuyau, derrière le col du manchon à coller, puis se fixe au flange opposé par vissage. Selon la fiche technique Effast, il est conçu pour une pression nominale PN 16.
Quelle taille convient à votre installation ?
| Taille | DN | Ø extérieur E | Cercle de perçage i | Perçages | Pression nominale |
|---|---|---|---|---|---|
| 63 mm | 50 | 165 mm | 125 mm | 4 × M16 | PN 16 |
| 90 mm | 80 | 200 mm | 160 mm | 8 × M16 | PN 16 |
| 110 mm | 100 | 220 mm | 180 mm | 8 × M16 | PN 16 |

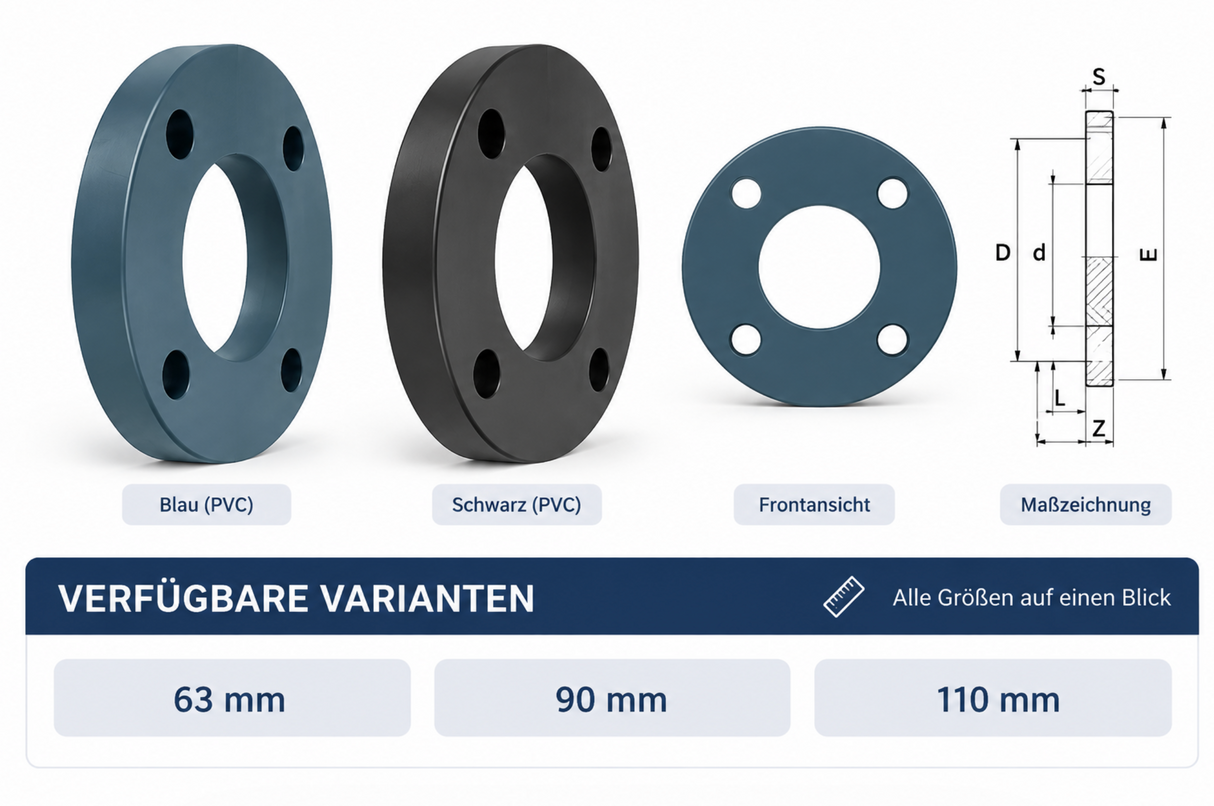

La taille (d) correspond au diamètre extérieur du tuyau. Le flange s’adapte au manchon à coller ayant le même d. Vous trouverez toutes les dimensions sur le dessin technique dans la galerie.
Comment monter le flange
- D’abord, enfilez-le : Enfilez le flange sur le tuyau avant de coller ce dernier dans le manchon à coller. Selon les fiches techniques Effast, il passe sur le corps du manchon à coller, mais pas sur son col.
- Collez le manchon : Collez le tuyau dans le manchon à coller à l’aide d’un nettoyant et d’une colle pour PVC-U, par exemple la colle et le nettoyant Tangit, conformément à la notice d’utilisation.
- Joint et boulons : Placez un joint entre les surfaces d’étanchéité. Vissez avec des boulons M16 : 4 unités pour d 63, 8 unités pour d 90 et d 110.
- Vérifiez l’étanchéité : Contrôlez toutes les connexions avant de mettre la canalisation en service.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fabricant | Effast (Polypipe Italia s.r.l.), Cicagna, Italie |
| Gamme Effast | RDRFLD (fiche technique, révision de juillet 2021) |
| Type | Flange amovible pour manchon à coller (« anneau de renfort en PVC-U EN/ISO/DIN ») |
| Matériau | PVC-U (PVC rigide) |
| Tailles disponibles dans la boutique | d 63 (DN 50), d 90 (DN 80), d 110 (DN 100) |
| Pression nominale | PN 16 selon la fiche technique Effast |
| Configuration des perçages | 4 × M16 (d 63), 8 × M16 (d 90, d 110) |
| Plage de températures | De 0 à 60 °C (matériau, selon Effast) |
| Résistance | Selon Effast, résiste à la plupart des solutions aqueuses d’acides, de bases et de sels ; ne résiste pas aux hydrocarbures aromatiques et chlorés |
Produits compatibles
Pièce correspondante : manchon à coller Effast de même d. Pour le collage : colle et nettoyant Tangit. Les tuyaux sont disponibles en tuyau sous pression en PVC de 1 m et 2 m et en tuyau sous pression en PVC de 5 m.
Questions fréquentes
De quelles pièces ai-je besoin pour réaliser une liaison à flange ?
Un manchon à coller et un flange d’emboîtement de même d à chaque extrémité du tuyau, ainsi qu’un joint adapté et des boulons M16. Veillez à ce que le manchon à coller et le flange soient de la même taille.

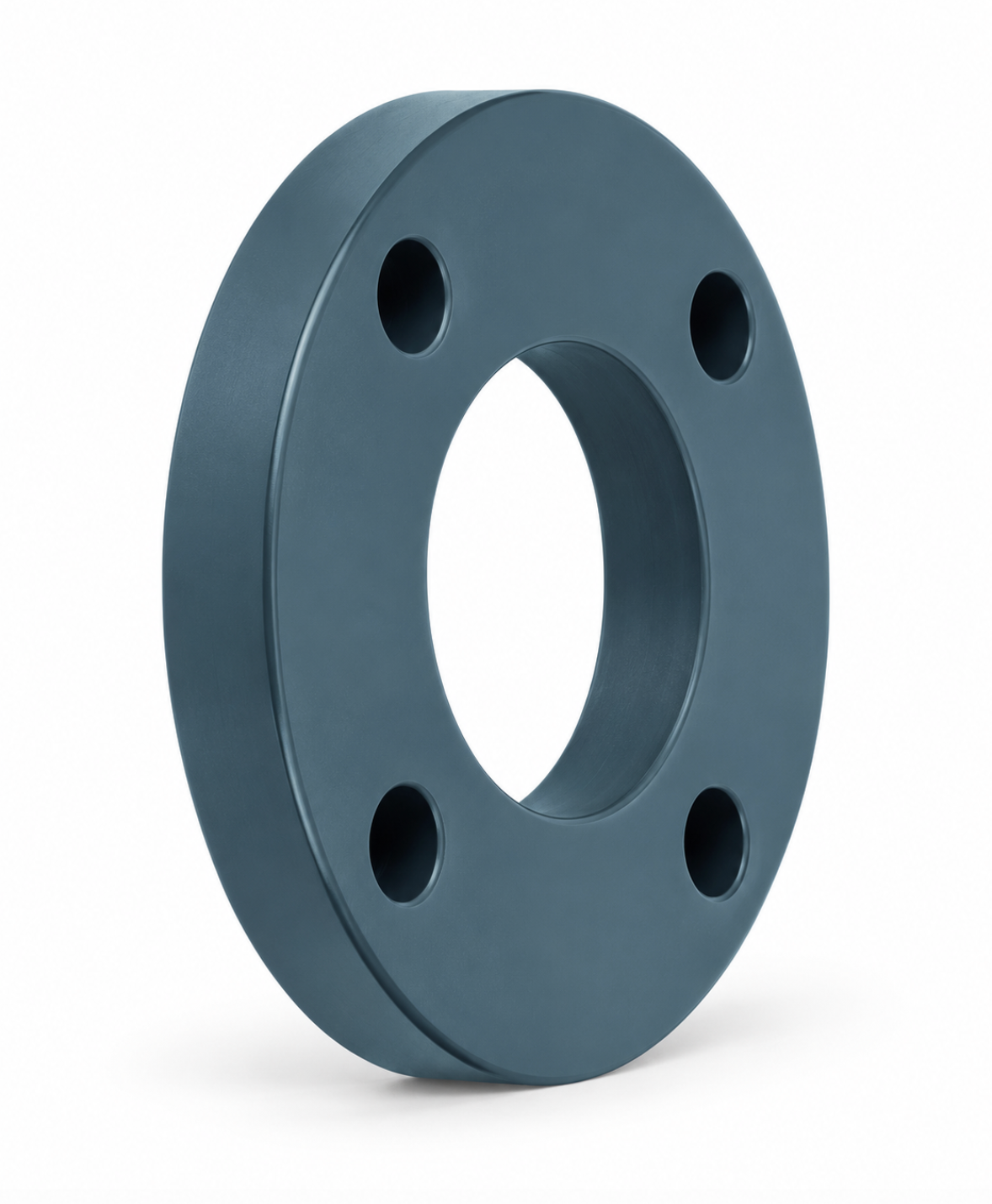

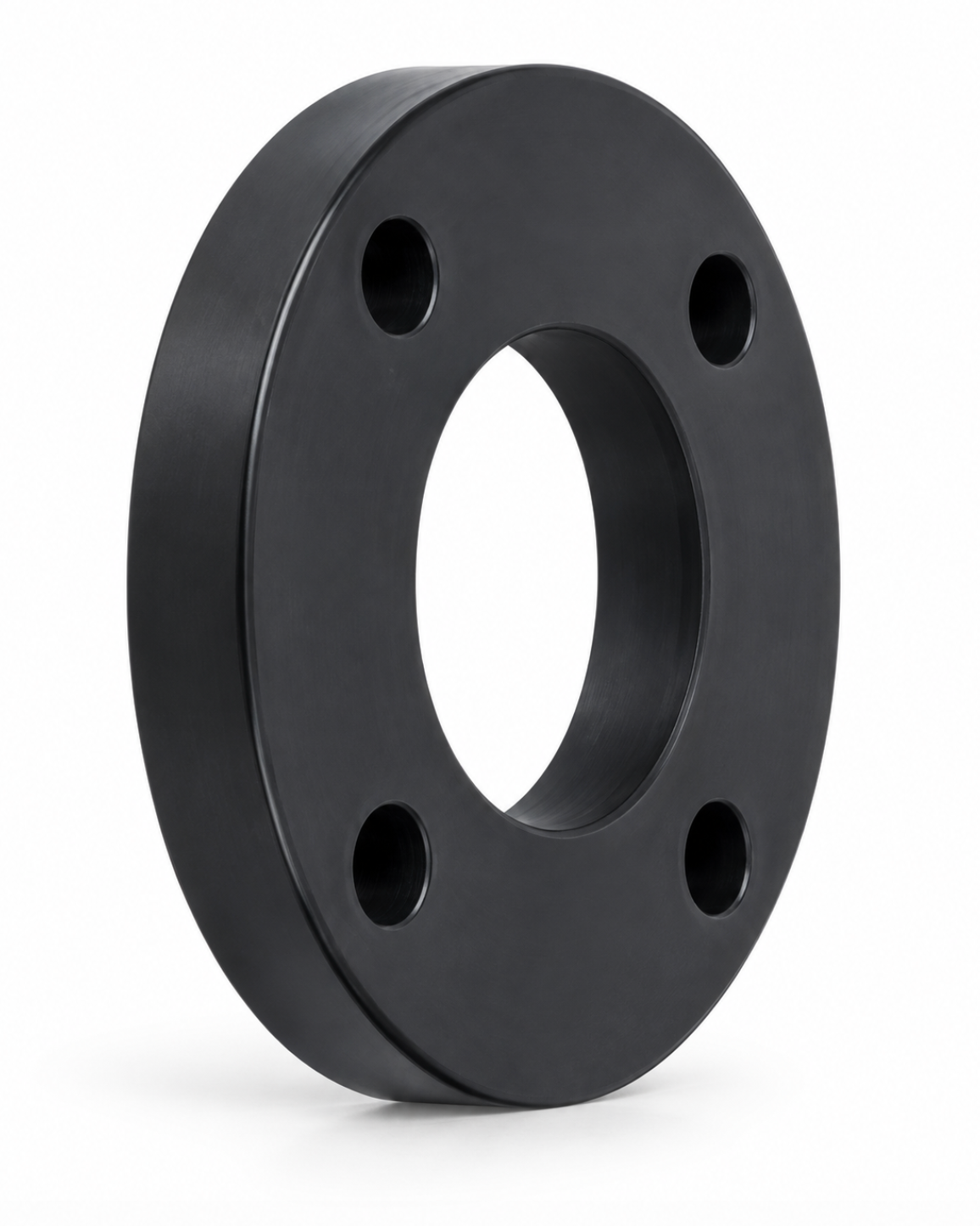

Pourquoi la photo ne montre-t-elle que 4 trous ?
La photo montre le flange pour d 63 avec 4 perçages. Selon la fiche technique, les tailles d 90 et d 110 comportent 8 perçages.
