Effast PVC-U Reduzierring – Außen- × Innengewinde, 1" × 3/4" bis 2 1/2" × 2", PN 16
Effast PVC-U Reduzierring – Außen- × Innengewinde, 1" × 3/4" bis 2 1/2" × 2", PN 16 - 1" x 3/4" wird bei Bestellung nachbestellt. Lieferzeit beträgt ca. 10-14 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Herstellerinformationen
Herstellerinformationen
Zusammensetzung
Zusammensetzung
Bearbeitungszeit & Versand
Bearbeitungszeit & Versand
Bearbeitungszeit & Versand
Bestellungen werden in der Regel innerhalb von 1 Werktag bearbeitet und im Anschluss direkt an DHL übergeben
Anwendung
Anwendung
Außengewinde in ein passendes Innengewinde schrauben, Gewinde mit Dichtmittel für Kunststoffgewinde abdichten und nicht übermäßig fest anziehen.

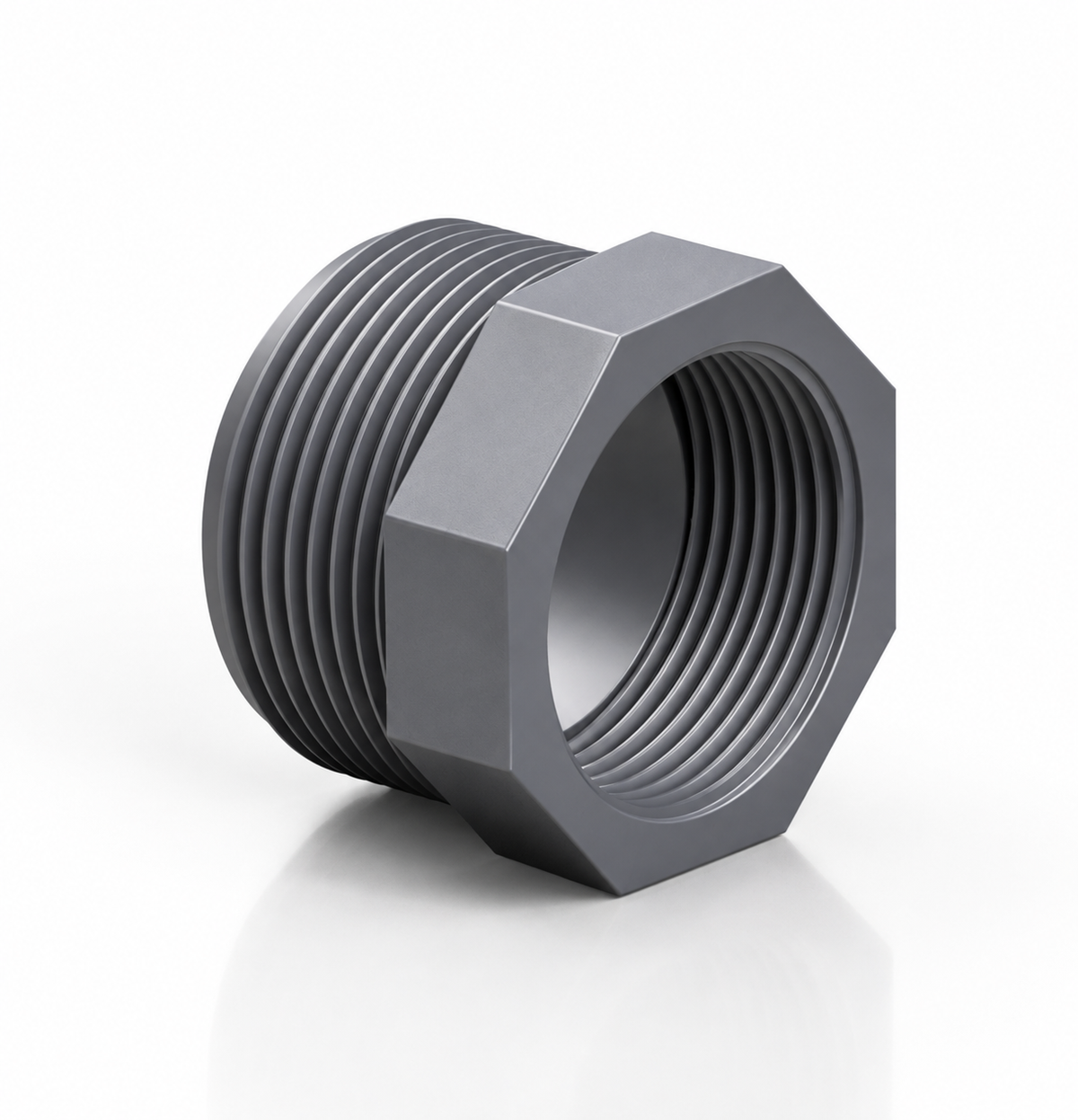

Mit dem Effast Reduzierring gehst du von einem größeren auf ein kleineres Gewinde. Außen hat er ein Außengewinde, innen ein kleineres Innengewinde – zum Beispiel 1 Zoll außen und 3/4 Zoll innen. Die Gewinde sind laut Effast Rohrgewinde nach ISO 228-1, die Druckstufe ist PN 16.
Welche Größe passt zu dir?
| Außengewinde G | Innengewinde Rp | Höhe H | Druckstufe |
|---|---|---|---|
| 1" | 3/4" | 31,2 mm | PN 16 |
| 1 1/4" | 1" | 33,5 mm | PN 16 |
| 1 1/2" | 1 1/4" | 36 mm | PN 16 |
| 2 1/2" | 2" | 49 mm | PN 16 |

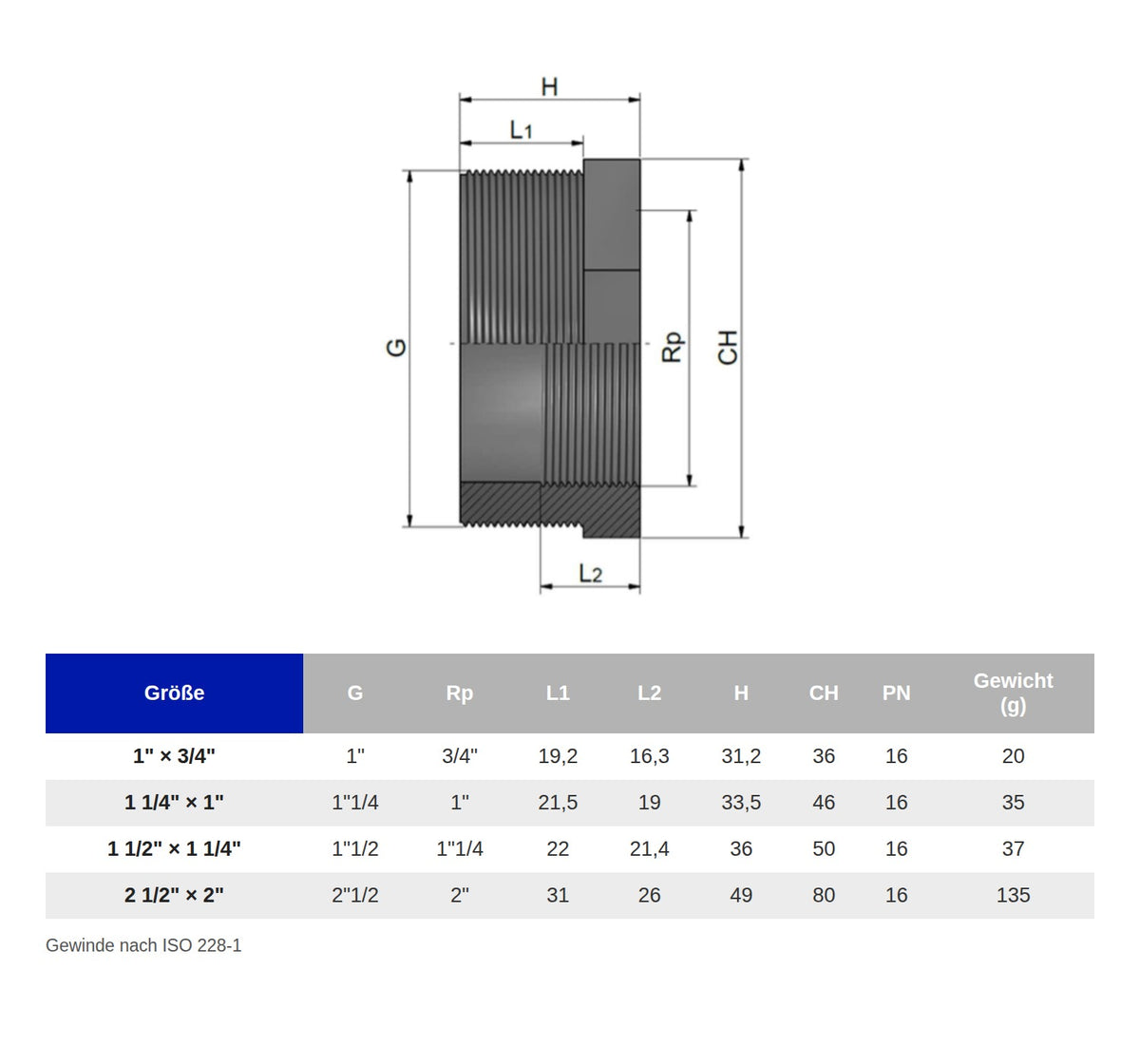

Die erste Zollangabe ist das Außengewinde, die zweite das Innengewinde. Alle Maße findest du in der Maßzeichnung in der Galerie.
So verarbeitest du den Reduzierring
- Gewinde: Rohrgewinde nach ISO 228-1 (BSPP) laut Effast. Das Gegenstück braucht dieselbe Zollgröße.
- Abdichten: Mit einem Dichtmittel für Kunststoffgewinde abdichten und nicht übermäßig fest anziehen.
- Festziehen: Setz den Schlüssel an der Schlüsselfläche an (Schlüsselweite CH in der Maßtabelle).
- Dichtheit prüfen: Prüf alle Verbindungen, bevor du die Leitung in Betrieb nimmst.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Hersteller | Effast (Polypipe Italia s.r.l.), Cicagna, Italien |
| Effast-Baureihe | RERRCE (Maßblatt Rev. Oct 2020) |
| Bauform | Reduzierring mit Schlüsselfläche (Achtkant laut Effast-Foto, Schlüsselweite CH) |
| Anschlüsse | Außengewinde G × Innengewinde Rp nach ISO 228-1 (BSPP) |
| Werkstoff | PVC-U (Hart-PVC) |
| Größen im Shop | 1" × 3/4", 1 1/4" × 1", 1 1/2" × 1 1/4", 2 1/2" × 2" |
| Druckstufe | PN 16 laut Effast |
| Normen laut Effast | EN ISO 1452, EN ISO 15493, ISO 228-1 |
| Temperaturbereich | 0 bis 60 °C (Werkstoff, laut Effast) |
| Beständigkeit | laut Effast gegen die meisten wässrigen Lösungen von Säuren, Laugen und Salzen; nicht gegen aromatische und chlorierte Kohlenwasserstoffe |
Passend dazu
Zwei Außengewinde: Doppelnippel und Reduziernippel. Zwei Innengewinde: Gewindemuffe 2 × Innengewinde. Alle Formteile: PVC-Fittinge.
Häufige Fragen
Was ist außen, was innen?
Beispiel 1" × 3/4": außen ein Außengewinde 1", innen ein Innengewinde 3/4". Du schraubst den Ring in ein Innengewinde 1" und darin ein Teil mit Außengewinde 3/4".
Passt das Gewinde an meinen Filter oder meine Pumpe?
Es passt, wenn dein Gegenstück dieselbe Zollgröße hat und ebenfalls ein Rohrgewinde nach ISO 228-1 (BSPP) ist. Vergleich im Zweifel mit der Angabe in der Anleitung deines Geräts.
