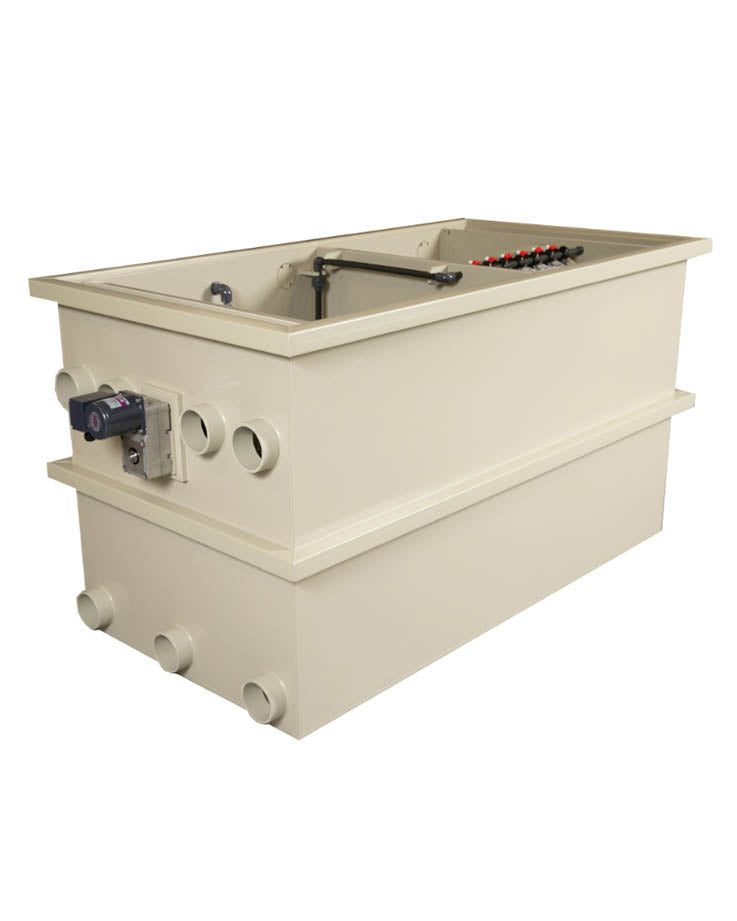

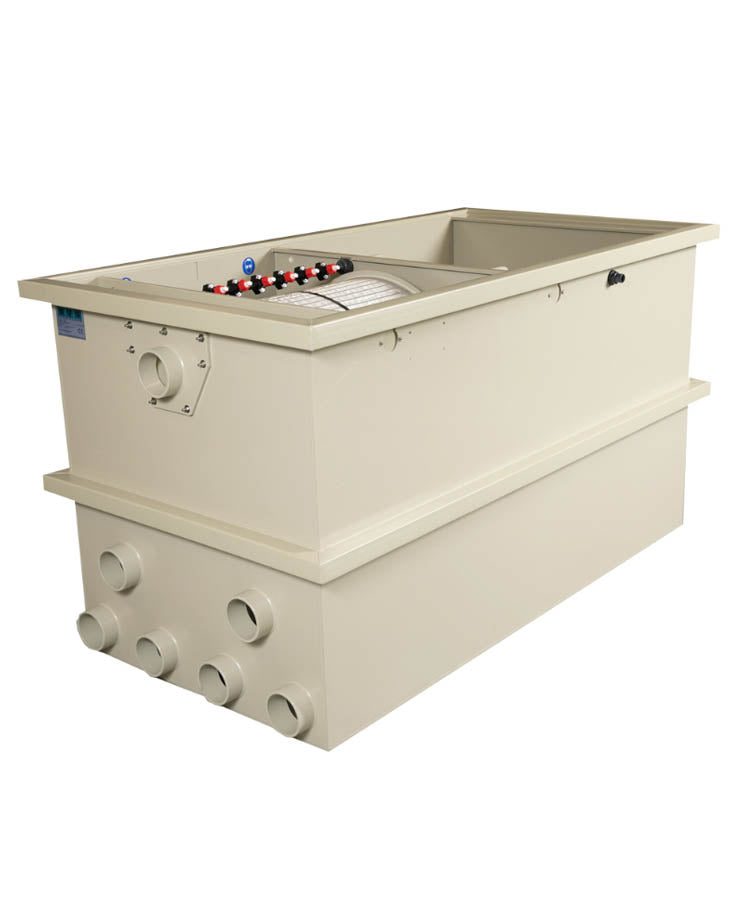

Filtre à tambour combiné DVS CL50 – chambre biologique pour Hel-X 300 l, 50 m³/h, pompe de rinçage intégrée

Le DVS CL50 est un filtre combiné de DVS Filtertechniek (Pays-Bas) : filtre à tambour et chambre biologique intégrés dans un seul boîtier. Le tambour filtre mécaniquement l’eau du bassin avec 3 éléments filtrants (120 µm, 10 mm d’épaisseur), suivis de la chambre biologique pouvant accueillir 300 l de Hel-X en lit mobile ; le média filtrant n’est pas inclus. Selon DVS, il peut traiter jusqu’à 50 m³ par heure ; DVS le recommande pour les bassins à carpes koï jusqu’à 50 m³ et les bassins balnéaires jusqu’à 200 m³. Le CL50 est long et étroit : 1 867 mm de long et 970 mm de large. La pompe de rinçage est intégrée et fonctionne, selon DVS, à 5 bars ; le boîtier comprend également une commande numérique HQ avec Wi-Fi.

Quel modèle convient à votre bassin ?

DVS indique la taille des bassins pour chaque modèle. Veillez également au débit : selon le manuel DVS, la pompe du bassin doit être adaptée au volume d’eau circulant dans le filtre.

Fonctionnement du filtre

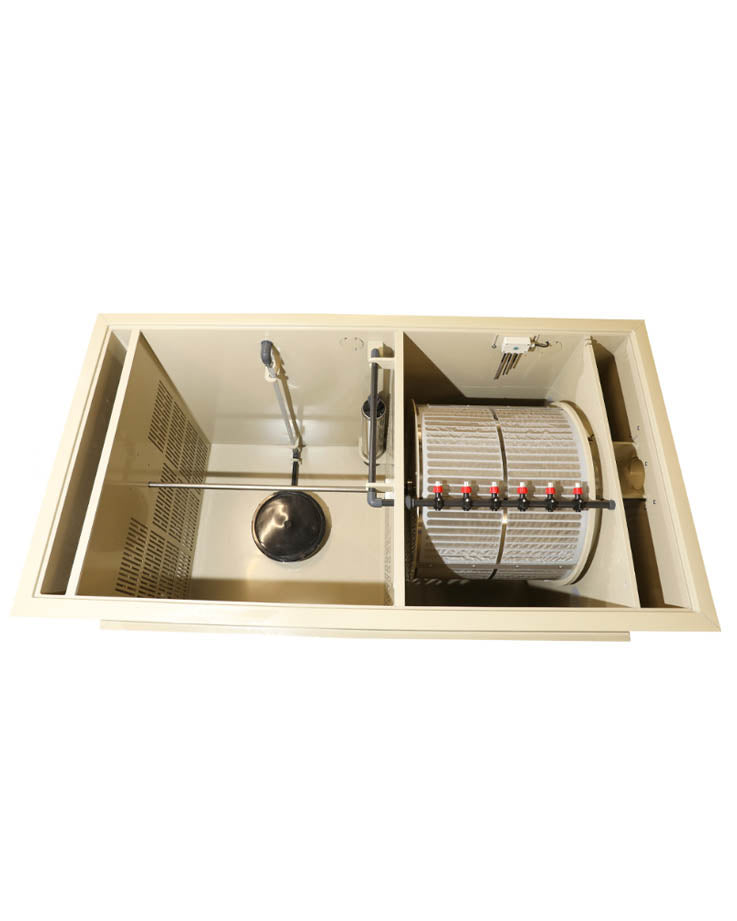

• Tambour filtrant : L’eau du bassin traverse le tambour filtrant composé de 3 éléments filtrants (120 µm, 10 mm d’épaisseur). Lorsque le filtre se colmate, le niveau d’eau dans le filtre varie. S’il atteint le capteur à 2 broches, un rinçage se déclenche : le tambour tourne, 5 buses de rinçage nettoient le filtre et les impuretés sont évacuées par le bac de rinçage vers le tuyau d’évacuation des eaux usées (Ø 110 mm).
• Pompe de rinçage : La pompe de rinçage est intégrée à l’intérieur et fonctionne, selon DVS, à 5 bars ; vous n’avez donc pas besoin de pompe de rinçage externe.

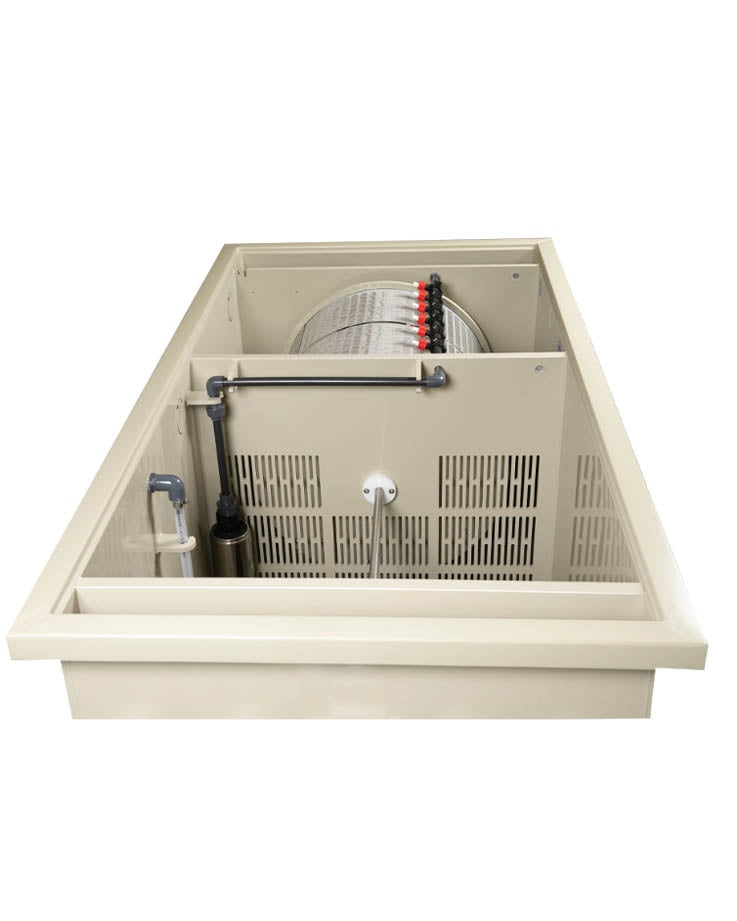

• Chambre biologique : Elle est située derrière le tambour filtrant et peut accueillir 300 l de Hel-X en lit mobile. Un disque d’aération avec raccord 20/25 mm permet d’y introduire de l’air. DVS précise que le média filtrant et la pompe à air ne sont pas inclus.
• Commande : Vous configurez la commande numérique HQ avec Wi-Fi depuis un navigateur, notamment la durée de rinçage (de 10 à 70 secondes), le nettoyage forcé et le mode ECO : le tambour continue alors de tourner par intermittence afin d’utiliser toute la surface filtrante, ce qui permet, selon DVS, d’économiser l’eau de rinçage. La pompe du bassin est également reliée à la commande et dispose d’une protection contre le fonctionnement à sec réglable. Selon DVS, la commande peut être complétée par un rinçage automatique des parois, un capteur de température et un système de remplissage.

Installation

• Support : Il doit être de niveau et porteur, par exemple du gravier bien compacté, des dalles en béton ou une fondation. Nivelez le filtre à l’aide d’un niveau à bulle et laissez suffisamment d’espace pour l’entretien.
• Gravité : Le bord supérieur du filtre doit se situer à 12 cm au-dessus du niveau d’eau maximal du bassin (hauteur d’installation selon DVS). Le niveau d’eau doit rester constant et se situer, selon le manuel, au maximum à 20 mm en dessous du niveau maximal. Utilisez autant que possible toutes les entrées.
• Pompage : La pompe du bassin envoie l’eau dans le filtre, qui retourne ensuite au bassin par gravité. Selon le manuel, pour les filtres combinés, utilisez les sorties supérieures ou placez les conduites suffisamment haut derrière elles afin qu’il reste assez d’eau dans la chambre du tambour.
• Capteur : En configuration par gravité, le capteur est placé dans la chambre propre (chambre du tambour) ; en configuration par pompage, dans la première chambre. Après le rinçage, la broche courte doit être immergée de 8 cm dans l’eau lorsque la pompe fonctionne. Vous réglez le mode de fonctionnement à l’aide d’un interrupteur à bascule sur la commande.
• Alimentation électrique : La commande est uniquement protégée contre les projections d’eau : installez-la dans un endroit sec, de préférence à l’intérieur, et raccordez-la à une prise de terre. Ne laissez pas le moteur d’entraînement à l’extérieur sous la pluie.

Entretien et pièces de rechange

• Chaque semaine : Contrôlez le bac de rinçage et le tuyau d’évacuation des eaux usées et éliminez les saletés. Des traces de saletés sur le filtre indiquent qu’une buse de rinçage est obstruée : dévissez l’écrou de serrage et nettoyez la buse.
• Chaque mois : Vérifiez les éléments filtrants pour détecter les trous et les fissures et remplacez les éléments défectueux ; contrôlez les capots de secours en plastique sur la cloison séparatrice.
• Tous les trois mois : Nettoyez les éléments filtrants avec de l’acide citrique ou un nettoyant pour filtre.
• Une fois par an : Vérifiez le joint en silicone du tambour et remplacez-le s’il n’est plus souple ; DVS le propose comme pièce de rechange.

Caractéristiques techniques

Valeurs selon la page produit DVS du CL50 (au 31 octobre 2026), hauteur d’installation selon le tableau des hauteurs d’installation des manuels abrégés DVS.

Contenu de la livraison

Selon les spécifications DVS : filtre combiné à tambour CL50 avec commande numérique HQ (Wi-Fi) et capteur à 2 broches, ainsi que pompe de rinçage intégrée (5 bars). Le média filtrant (Hel-X) n’est pas inclus selon DVS ; DVS ne mentionne pas de pompe à air. DVS ne publie pas de liste de colisage complète ; la pompe de bassin, les tuyaux et les raccords ne sont pas mentionnés.

Produits complémentaires

Pour la chambre biologique : média filtrant Hel-X et autres médias filtrants ; pour l’aération, pompes à air. Autres modèles de la gamme CL : CL15, CL22, CL35 et CL65. Vous trouverez tous les filtres sous filtres à tambour.

Questions fréquentes

Ai-je besoin d’une pompe de rinçage supplémentaire ?

Non. La pompe de rinçage est intégrée, située à l’intérieur et fonctionne, selon DVS, à 5 bars.

Gravité ou version avec pompe : que commander ?

Selon le manuel DVS, le filtre peut être utilisé dans les deux modes de fonctionnement. La configuration par gravité convient si l’eau arrive par le trop-plein et le skimmer (bord supérieur à 12 cm au-dessus du niveau d’eau maximal) ; la version avec pompe convient si la pompe du bassin envoie l’eau dans le filtre. Vous réglez le mode de fonctionnement à l’aide de l’interrupteur à bascule sur la commande.

Le média filtrant est-il inclus ?

Non. Selon DVS, la chambre biologique peut accueillir 300 l de Hel-X, mais le média n’est pas inclus.

À quelle fréquence le filtre peut-il se rincer ?

Selon DVS, au maximum 5 fois par heure, sinon la durée de vie du moteur sera considérablement réduite. S’il se rince plus souvent, le filtre est généralement sale, le débit est trop élevé ou le capteur est positionné trop haut, selon le manuel.

Peut-on mettre du sel dans le bassin ?

DVS précise que le sel dans l’eau du bassin peut faire oxyder les pièces en acier inoxydable du filtre. Parlez-nous donc au préalable d’un traitement au sel.
