Effast PVC-U Übergangsmuffennippel – Klebeanschluss × Außengewinde, 20 bis 110 mm
Effast PVC-U Übergangsmuffennippel – Klebeanschluss × Außengewinde, 20 bis 110 mm - 20mm x 3/8" wird bei Bestellung nachbestellt. Lieferzeit beträgt ca. 10-14 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Herstellerinformationen
Herstellerinformationen
Zusammensetzung
Zusammensetzung
Bearbeitungszeit & Versand
Bearbeitungszeit & Versand
Bearbeitungszeit & Versand
Bestellungen werden in der Regel innerhalb von 1 Werktag bearbeitet und im Anschluss direkt an DHL übergeben
Anwendung
Anwendung
Stutzen d1 in eine Klebemuffe kleben oder Rohr d innen einkleben (PVC-U-Kleber und Reiniger nach Gebrauchsanweisung); Außengewinde abdichten und nicht übermäßig fest anziehen.

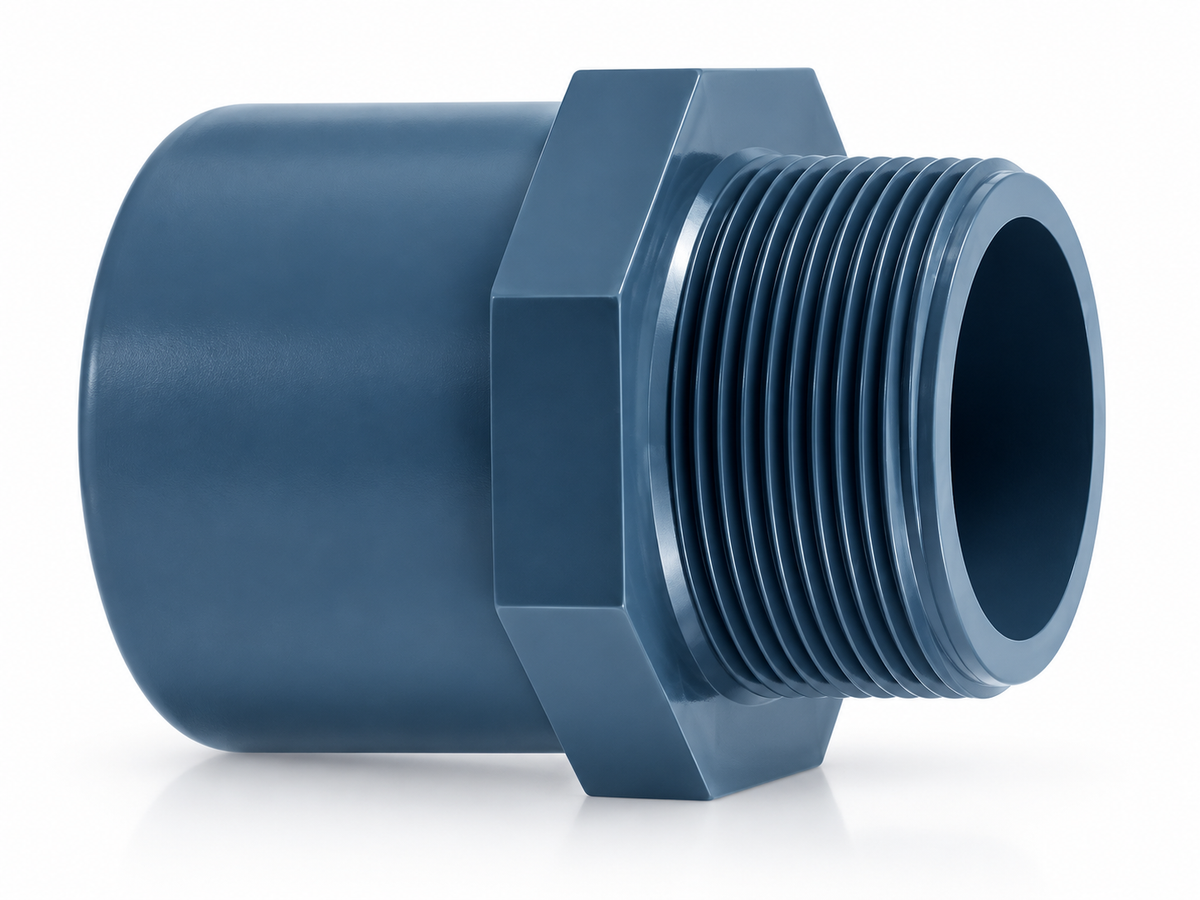

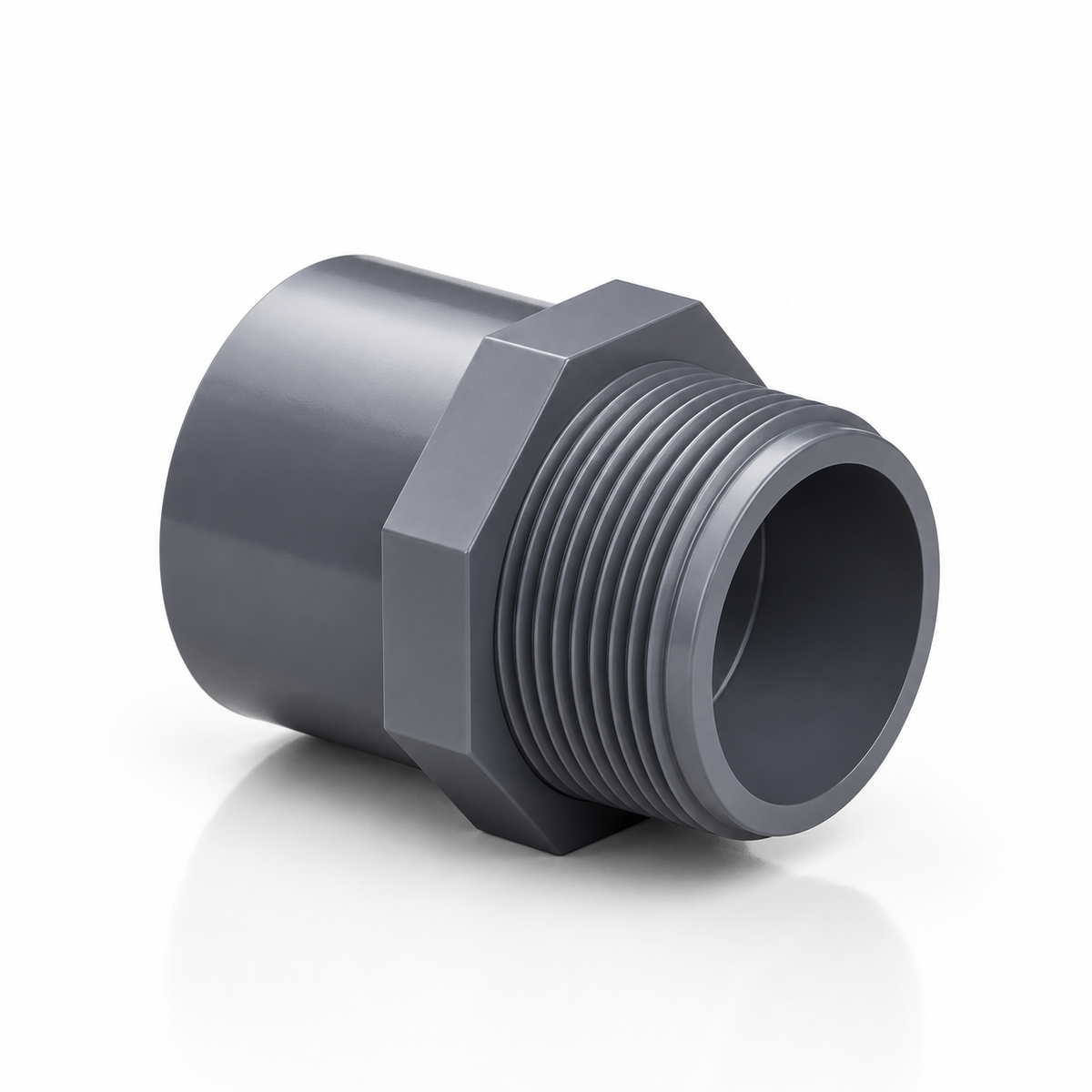

Der Effast Übergangsmuffennippel bringt ein Außengewinde in eine geklebte PVC-U-Leitung. Sein Klebeende passt auf zwei Arten: außen als Klebestutzen d1, der in eine Klebemuffe gleicher Größe kommt, und innen als Klebemuffe für Rohr d. Die Shop-Größe nennt d1 und das Gewinde: „20 mm × 3/8"“ heißt Stutzen 20 mm, innen Muffe für 16-mm-Rohr, Außengewinde 3/8".
* 90 mm: Effast und der Vertriebskatalog nennen PN 16, der Webshop des Vertriebs PN 10. Wir geben vorsichtshalber PN 10 an.
** 63 mm × 1" steht nicht im Effast-Maßblatt; der Vertrieb führt die Größe als 50 × 63 mm × 1" mit PN 16. Maße dazu liegen uns nicht vor.
Welche Größe passt zu dir?
| Variante | Stutzen d1 / Muffe d | Außengewinde G | Druckstufe |
|---|---|---|---|
| 20 mm × 3/8" | 20 / 16 mm | 3/8" | PN 16 |
| 20 mm × 1/2" | 20 / 16 mm | 1/2" | PN 16 |
| 25 mm × 3/8" | 25 / 20 mm | 3/8" | PN 16 |
| 25 mm × 3/4" | 25 / 20 mm | 3/4" | PN 16 |
| 40 mm × 1 1/4" | 40 / 32 mm | 1 1/4" | PN 16 |
| 63 mm × 1" | 63 / 50 mm** | 1" | PN 16** |
| 90 mm × 2 1/2" | 90 / 75 mm | 2 1/2" | PN 10* |
| 90 mm × 3" | 90 / 75 mm | 3" | PN 10* |
| 110 mm × 2 1/2" | 110 / 90 mm | 2 1/2" | PN 16 |
| 110 mm × 3" | 110 / 90 mm | 3" | PN 16 |

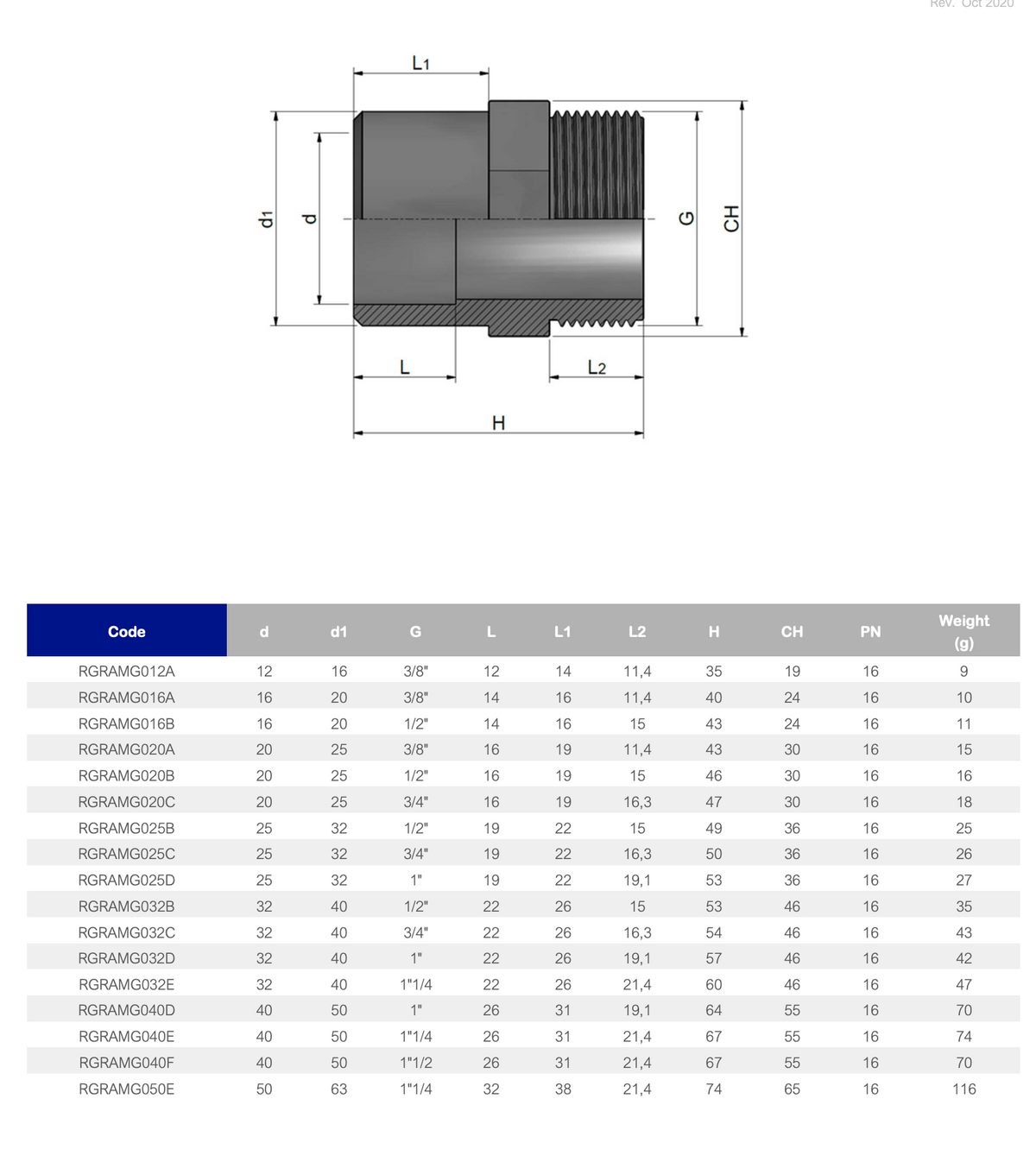

d1 ist der Außendurchmesser des Klebestutzens, d der Außendurchmesser des Rohrs, das innen hineinpasst. Alle Maße findest du in der Maßzeichnung in der Galerie.
So verarbeitest du den Übergangsmuffennippel
- Kleben: Entweder den Stutzen (d1) in eine Klebemuffe gleicher Größe kleben oder ein Rohr mit dem Außendurchmesser d innen einkleben – jeweils mit PVC-U-Reiniger und -Kleber, zum Beispiel Tangit, nach dessen Gebrauchsanweisung.
- Gewinde: Rohrgewinde nach ISO 228-1 (BSPP) laut Effast. Das Gegenstück braucht dieselbe Zollgröße.
- Abdichten: Mit einem Dichtmittel für Kunststoffgewinde abdichten und nicht übermäßig fest anziehen.
- Dichtheit prüfen: Prüf alle Verbindungen, bevor du die Leitung in Betrieb nimmst.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Hersteller | Effast (Polypipe Italia s.r.l.), Cicagna, Italien |
| Effast-Baureihe | RGRAMG (Maßblatt Rev. Oct 2020) |
| Anschlüsse | Klebestutzen d1 außen / Klebemuffe d innen × Außengewinde G nach ISO 228-1 |
| Werkstoff | PVC-U (Hart-PVC) |
| Größen im Shop | 20 mm × 3/8" bis 110 mm × 3" (10 Paarungen) |
| Druckstufe | PN 16 laut Effast-Maßblatt; 90 mm vorsichtshalber PN 10 |
| Normen laut Effast | EN ISO 1452, EN ISO 15493, EN 727, DIN 8063, ISO 228-1 |
| Temperaturbereich | 0 bis 60 °C (Werkstoff, laut Effast) |
| Beständigkeit | laut Effast gegen die meisten wässrigen Lösungen von Säuren, Laugen und Salzen; nicht gegen aromatische und chlorierte Kohlenwasserstoffe |
Passend dazu
Für das Gewinde: Gewindemuffe 2 × Innengewinde. Mit Innengewinde statt Außengewinde: Einsatzgewindemuffe. Zum Kleben: Tangit Kleber und Reiniger.
Häufige Fragen
Wie lese ich die Größe „20 mm × 3/8"“?
Außen ist ein Klebestutzen mit 20 mm, der in eine 20-mm-Muffe passt. Innen ist eine Klebemuffe für ein 16-mm-Rohr. Auf der anderen Seite sitzt ein Außengewinde 3/8".
Passt das Gewinde an meinen Filter oder meine Pumpe?
Es passt, wenn dein Gegenstück dieselbe Zollgröße hat und ebenfalls ein Rohrgewinde nach ISO 228-1 (BSPP) ist. Vergleich im Zweifel mit der Angabe in der Anleitung deines Geräts.
