Effast PVC-U Kupplung – lösbar mit Überwurfmutter, d 16 bis 110 mm, PN 16
Effast PVC-U Kupplung – lösbar mit Überwurfmutter, d 16 bis 110 mm, PN 16 - 16 mm wird bei Bestellung nachbestellt. Lieferzeit beträgt ca. 10-14 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Herstellerinformationen
Herstellerinformationen
Zusammensetzung
Zusammensetzung
Bearbeitungszeit & Versand
Bearbeitungszeit & Versand
Bearbeitungszeit & Versand
Bestellungen werden in der Regel innerhalb von 1 Werktag bearbeitet und im Anschluss direkt an DHL übergeben
Anwendung
Anwendung
Rohre mit Außendurchmesser d in beide Klebemuffen kleben (PVC-U-Kleber und Reiniger nach Gebrauchsanweisung); zum Trennen die Überwurfmutter lösen.

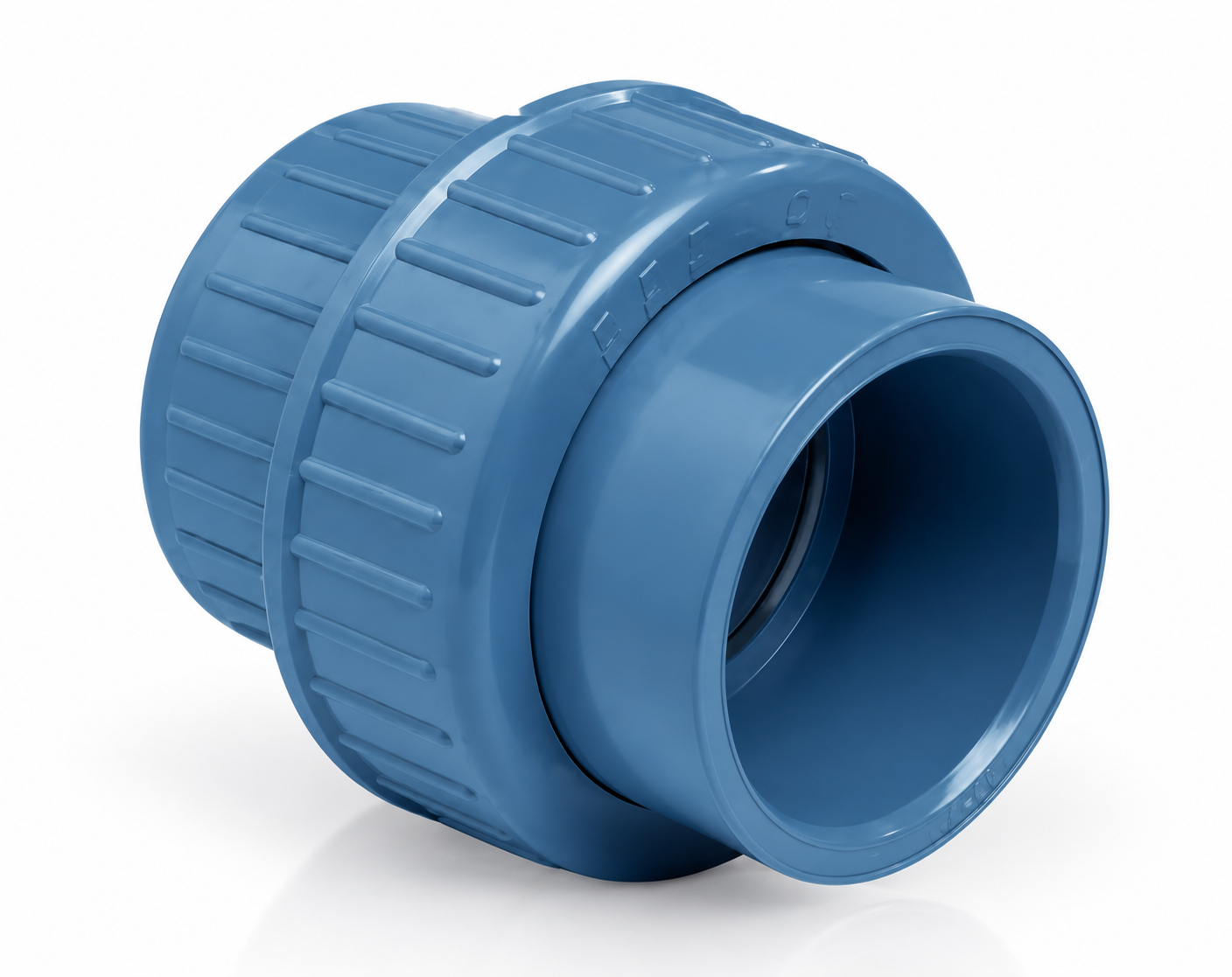

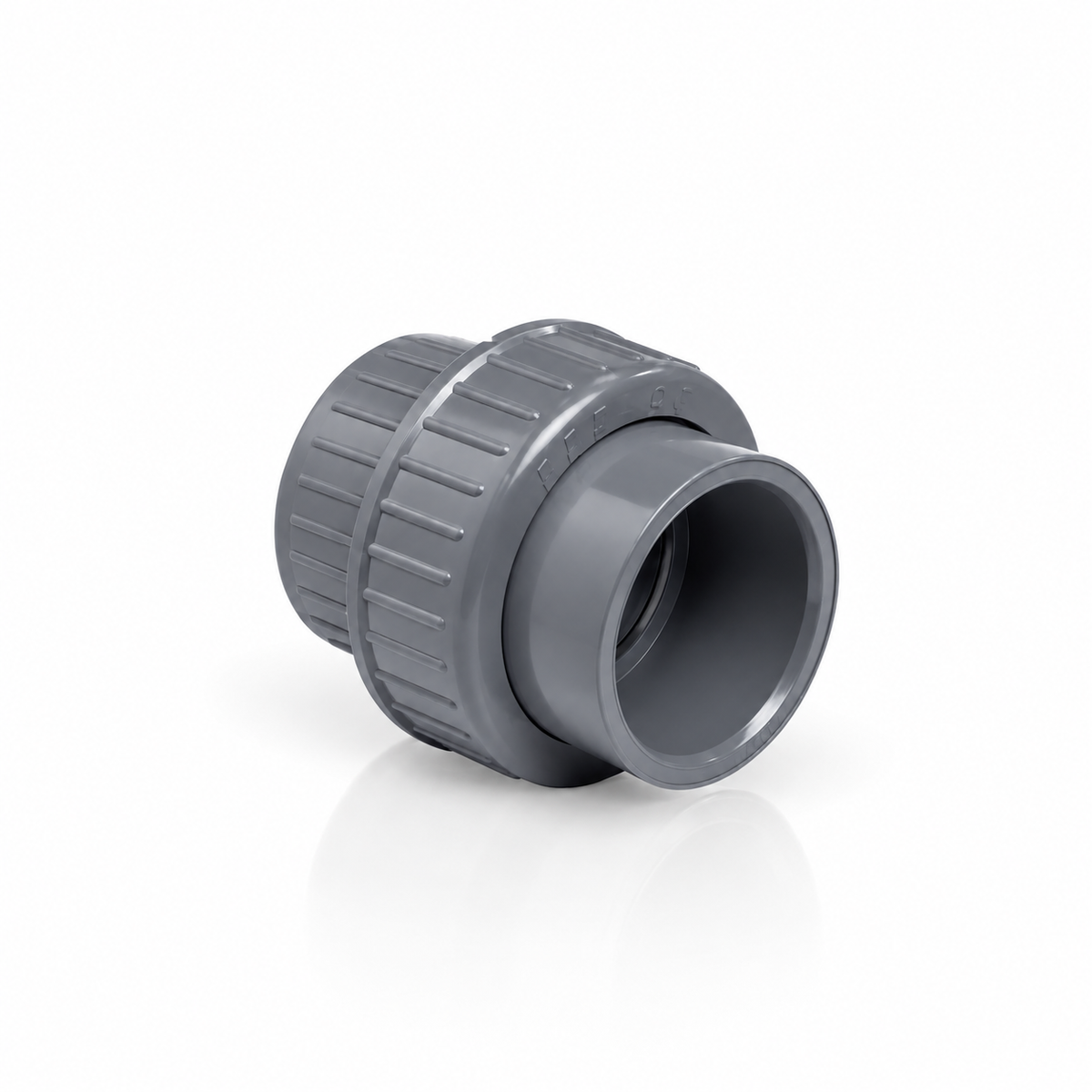

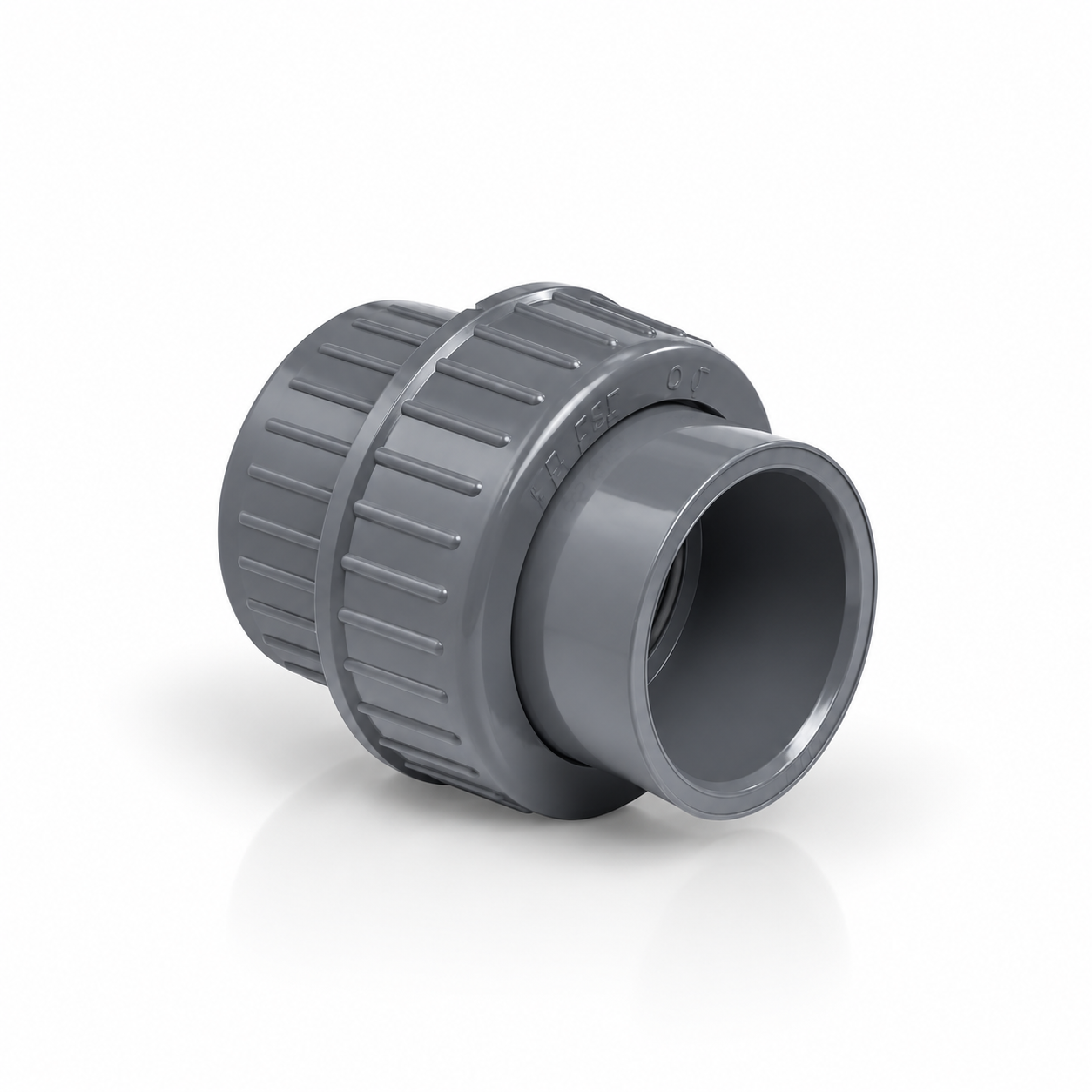

Die Effast Kupplung verbindet zwei PVC-U-Rohre lösbar. Sie hat zwei Klebemuffen und eine Überwurfmutter; dazwischen dichtet ein O-Ring. So kannst du die Leitung später wieder öffnen, etwa um eine Pumpe oder einen Filter auszubauen. Laut Effast hat die Kupplung die Druckstufe PN 16.
Welche Größe passt zu dir?
| Größe (d) | Druckstufe | Baulänge H | Außen-Ø E |
|---|---|---|---|
| 16 mm | PN 16 | 42 mm | 34 mm |
| 20 mm | PN 16 | 45 mm | 43 mm |
| 25 mm | PN 16 | 51 mm | 54 mm |
| 32 mm | PN 16 | 57 mm | 61 mm |
| 40 mm | PN 16 | 68 mm | 75 mm |
| 50 mm | PN 16 | 80 mm | 81 mm |
| 63 mm | PN 16 | 98 mm | 99 mm |
| 75 mm | PN 16 | 110 mm | 120 mm |
| 90 mm | PN 16 | 125 mm | 134 mm |
| 110 mm | PN 16 | 145 mm | 163 mm |
d ist der Außendurchmesser des Rohrs, das in die Klebemuffen kommt. Alle Maße findest du in der Maßzeichnung in der Galerie.
So verarbeitest du die Kupplung
- Passendes Rohr: In die Klebemuffe gehört ein PVC-U-Rohr mit dem Außendurchmesser d, etwa ein 50-mm-Rohr in die 50-mm-Muffe.
- Kleben: Rohr und Muffe sauber, trocken und gratfrei vorbereiten, dann mit PVC-U-Reiniger und -Kleber verkleben, zum Beispiel mit Tangit. Wartezeiten stehen in der Gebrauchsanweisung des Klebers.
- Lösen: Über die Überwurfmutter trennst du die Leitung später wieder. Die Klebemuffen bleiben fest auf den Rohren.
- Dichtheit prüfen: Prüf alle Verbindungen, bevor du die Leitung in Betrieb nimmst.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Hersteller | Effast (Polypipe Italia s.r.l.), Cicagna, Italien |
| Effast-Baureihe | RDRBOD (Maßblatt Rev. Oct 2020) |
| Bauform | Kupplung mit Überwurfmutter und O-Ring |
| Anschlüsse | 2 × Klebemuffe metrisch (d) |
| Dichtung | O-Ring aus EPDM oder FKM laut Effast-Maßblatt (Ausführung vom Vertrieb nicht angegeben) |
| Werkstoff | PVC-U (Hart-PVC) |
| Größen im Shop | d 16 bis 110 mm (10 Größen) |
| Druckstufe | PN 16 laut Effast |
| Normen laut Effast | EN ISO 1452, EN ISO 15493, EN 727, DIN 8063 |
| Temperaturbereich | 0 bis 60 °C (Werkstoff, laut Effast) |
| Beständigkeit | laut Effast gegen die meisten wässrigen Lösungen von Säuren, Laugen und Salzen; nicht gegen aromatische und chlorierte Kohlenwasserstoffe |
Passend dazu
Zum Kleben: Tangit Kleber und Reiniger. Rohre gibt es als PVC-Druckrohr 1 m und 2 m und PVC-Druckrohr 5 m. Zum Absperren: Zugschieber und Kugelhähne.
Häufige Fragen
Kann ich die Verbindung später wieder öffnen?
Ja, über die Überwurfmutter. Die beiden Muffen klebst du fest ein; getrennt wird nur an der Mutter.
Welche Dichtung ist eingebaut?
Effast bietet die Kupplung mit O-Ring aus EPDM oder aus FKM an. Welche Ausführung geliefert wird, gibt der Vertrieb nicht an. Frag uns, wenn es für dich wichtig ist.
