Effast PVC-U Gewindemuffe mit Edelstahlring – Klebemuffe × Innengewinde, PN 16
Effast PVC-U Gewindemuffe mit Edelstahlring – Klebemuffe × Innengewinde, PN 16 - 20 mm x 1/2" wird bei Bestellung nachbestellt. Lieferzeit beträgt ca. 10-14 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Herstellerinformationen
Herstellerinformationen
Zusammensetzung
Zusammensetzung
Bearbeitungszeit & Versand
Bearbeitungszeit & Versand
Bearbeitungszeit & Versand
Bestellungen werden in der Regel innerhalb von 1 Werktag bearbeitet und im Anschluss direkt an DHL übergeben
Anwendung
Anwendung
Rohr mit Außendurchmesser d in die Klebemuffe kleben (PVC-U-Kleber und Reiniger nach Gebrauchsanweisung); Gewinde abdichten und nicht übermäßig fest anziehen.

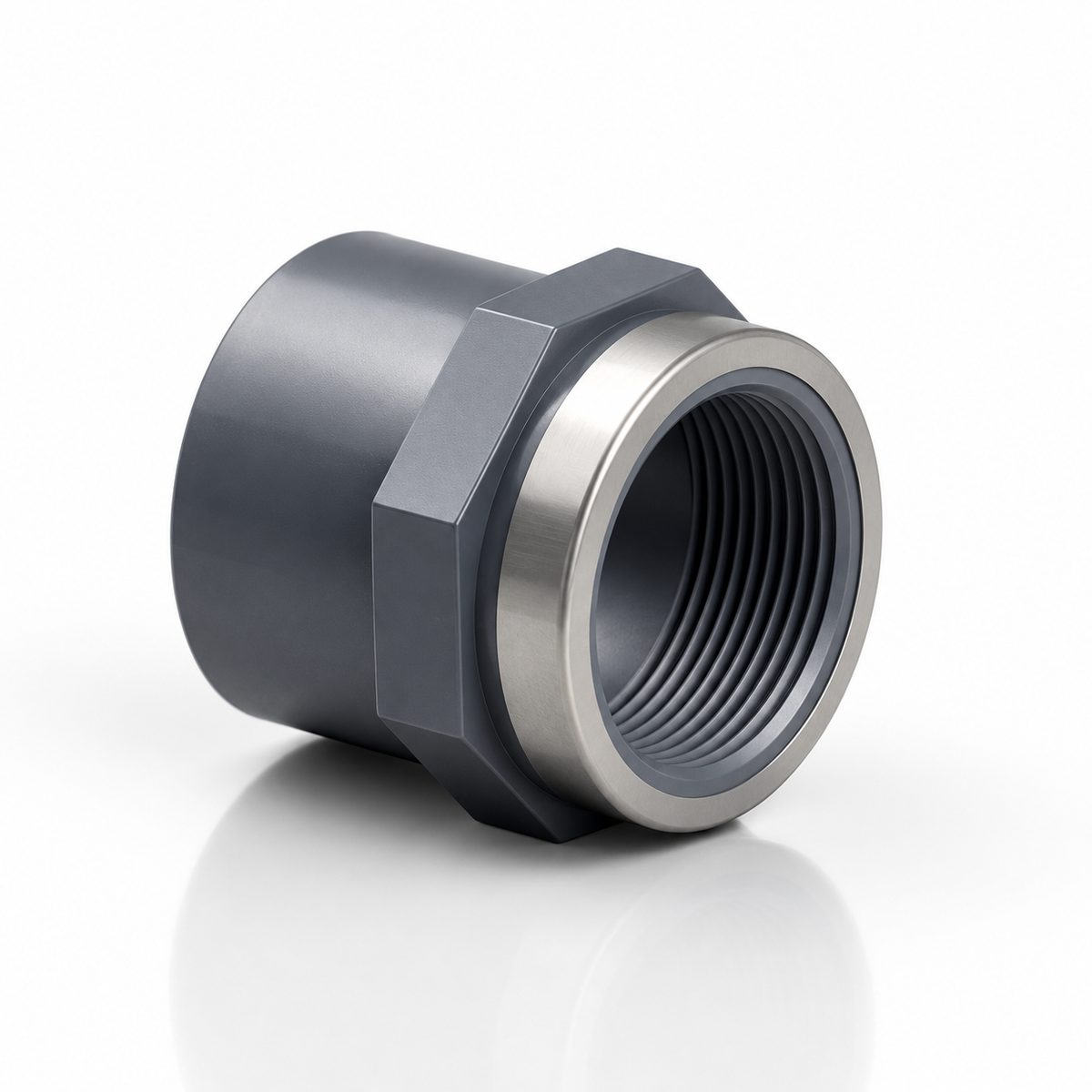

Die Effast Gewindemuffe mit Edelstahlring hat auf der einen Seite eine Klebemuffe für PVC-U-Rohr und auf der anderen ein Innengewinde nach ISO 228-1. Ein Ring aus Edelstahl sitzt außen am Gewindeende und verstärkt es laut Effast-Maßblatt. Die Druckstufe ist laut Effast PN 16.
Welche Größe passt zu dir?
| Klebemuffe für Rohr d | Innengewinde | Druckstufe |
|---|---|---|
| 20 mm | Rp 1/2" | PN 16 |
| 25 mm | Rp 3/4" | PN 16 |
| 32 mm | Rp 1" | PN 16 |
| 40 mm | Rp 1 1/4" | PN 16 |
| 50 mm | Rp 1 1/2" | PN 16 |
| 63 mm | Rp 2" | PN 16 |
| 75 mm | Rp 2 1/2" | PN 16* |

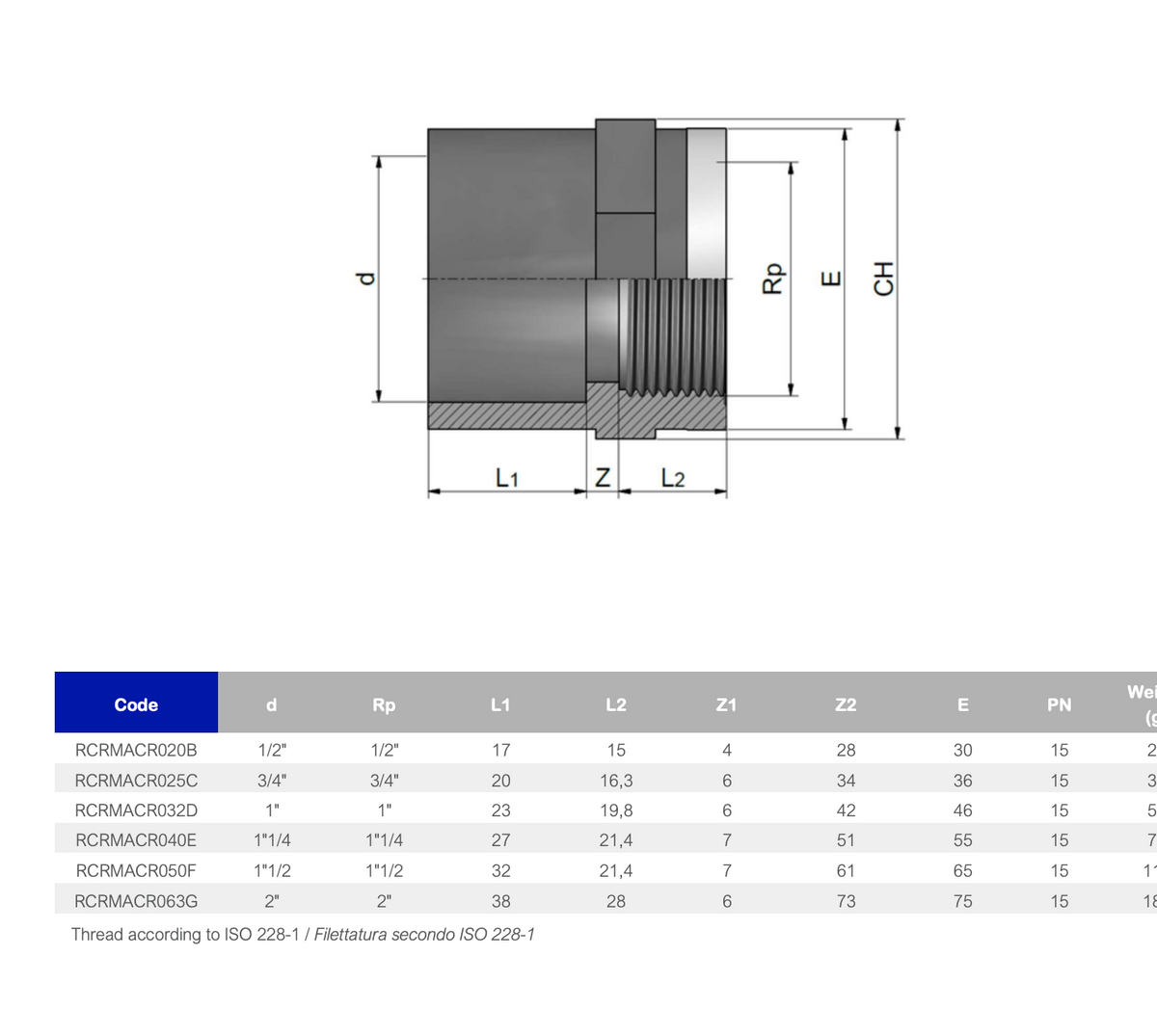

* 75 mm × 2 1/2" steht nicht im Effast-Maßblatt; Druckstufe und Maße laut Vertrieb (SIBO-Katalog 2022). Alle Maße findest du in der Maßzeichnung und der Maßtabelle in der Galerie.
So verarbeitest du die Gewindemuffe
- Passendes Rohr: In die Klebemuffe gehört ein PVC-U-Rohr mit dem Außendurchmesser d, etwa ein 50-mm-Rohr in die 50-mm-Muffe.
- Kleben: Rohr und Muffe sauber, trocken und gratfrei vorbereiten, dann mit PVC-U-Reiniger und -Kleber verkleben, zum Beispiel mit Tangit. Wartezeiten stehen in der Gebrauchsanweisung des Klebers.
- Gewinde: Rohrgewinde nach ISO 228-1 (BSPP) laut Effast. Das Gegenstück braucht dieselbe Zollgröße.
- Abdichten: Mit einem Dichtmittel für Kunststoffgewinde abdichten und nicht übermäßig fest anziehen.
- Dichtheit prüfen: Prüf alle Verbindungen, bevor du die Leitung in Betrieb nimmst.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Hersteller | Effast (Polypipe Italia s.r.l.), Cicagna, Italien |
| Effast-Baureihe | RGRMAR (Maßblatt Rev. Jul 2020) |
| Anschlüsse | Klebemuffe metrisch (d) × Innengewinde Rp nach ISO 228-1 |
| Verstärkung | Ring aus Edelstahl am Gewindeende (laut Maßblatt) |
| Werkstoff | PVC-U (Hart-PVC) |
| Größen im Shop | 20 mm × 1/2" bis 75 mm × 2 1/2" (7 Paarungen) |
| Druckstufe | PN 16 laut Effast (75 mm × 2 1/2" laut Vertrieb) |
| Normen laut Effast | EN ISO 1452, EN ISO 15493, EN 727, DIN 8063, ISO 228-1 |
| Temperaturbereich | 0 bis 60 °C (Werkstoff, laut Effast) |
| Beständigkeit | laut Effast gegen die meisten wässrigen Lösungen von Säuren, Laugen und Salzen; nicht gegen aromatische und chlorierte Kohlenwasserstoffe |
Passend dazu
Ohne Edelstahlring: Gewindemuffe Klebemuffe × Innengewinde. Zum Kleben: Tangit Kleber und Reiniger. Für das Gewinde: Doppelnippel.
Häufige Fragen
Wofür ist der Edelstahlring?
Laut Effast-Maßblatt ist es ein Verstärkungsring aus Edelstahl („stainless steel reinforcing ring“) am Gewindeende. Weitere Angaben macht Effast dazu nicht.
Welches Rohr passt in die Klebemuffe?
Ein PVC-U-Druckrohr mit dem Außendurchmesser d, etwa ein 63-mm-Rohr in die 63-mm-Muffe. Rohre gibt es im Shop als PVC-Druckrohr 1 m und 2 m (d 50, 63, 75, 110 und 160 mm) und 5 m (d 50, 63, 75, 90, 110, 160 und 200 mm).
