Embout de raccordement en PVC-U Effast à coller – Manchon à coller Ø 16 à 63 mm, PN 16
Embout de raccordement en PVC-U Effast à coller – Manchon à coller Ø 16 à 63 mm, PN 16 - 16 mm est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Informations fabricant
Informations fabricant
Composition
Composition
Délai de traitement et expédition
Délai de traitement et expédition
Délai de traitement et expédition
Les commandes sont généralement traitées sous 1 jour ouvré, puis immédiatement remises à DHL
Application
Application
Coller le manchon à coller dans une manchon de collage de même taille (colle et nettoyant pour PVC-U selon les instructions d’utilisation), enfiler le tuyau et le fixer avec un collier de serrage.

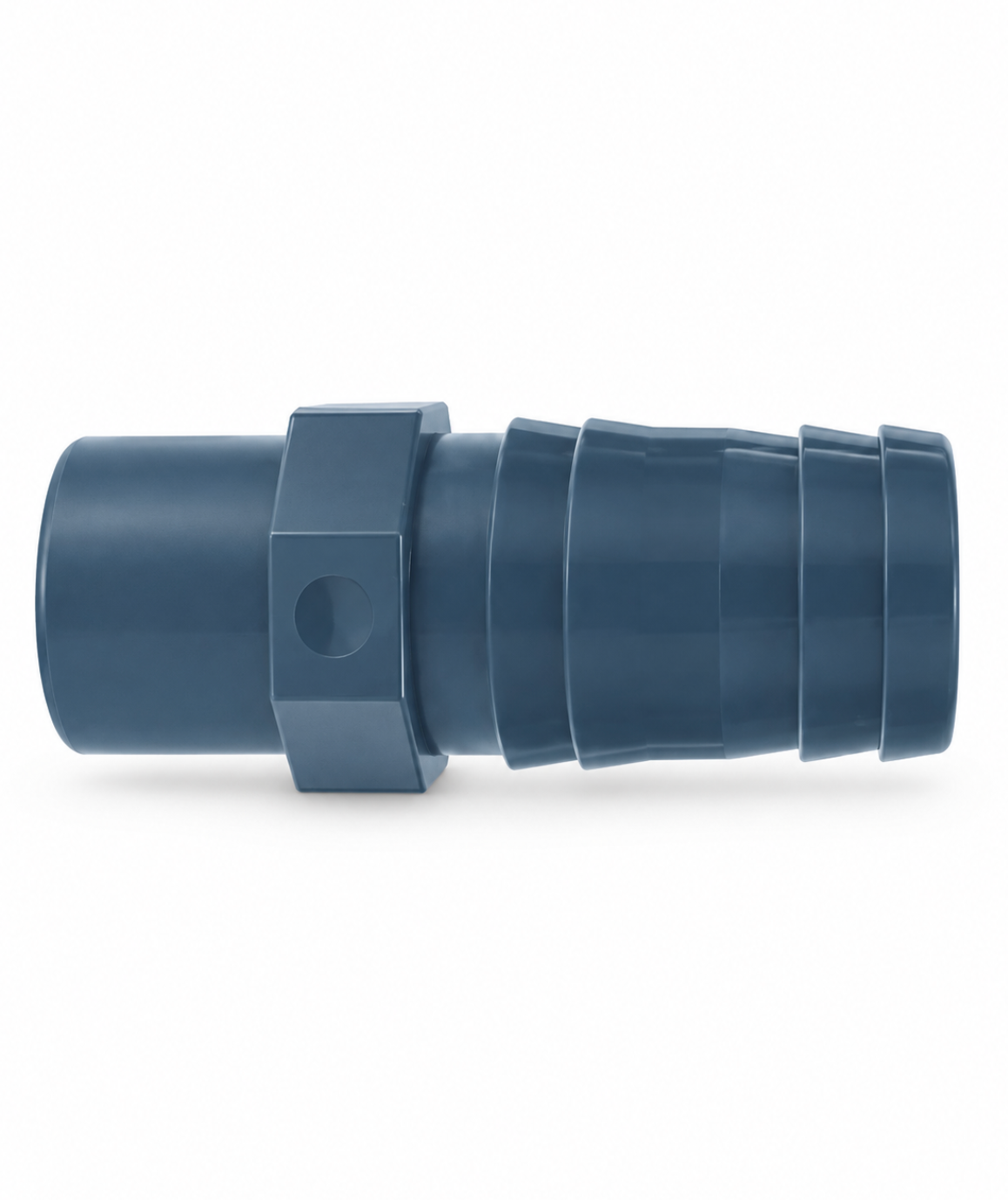

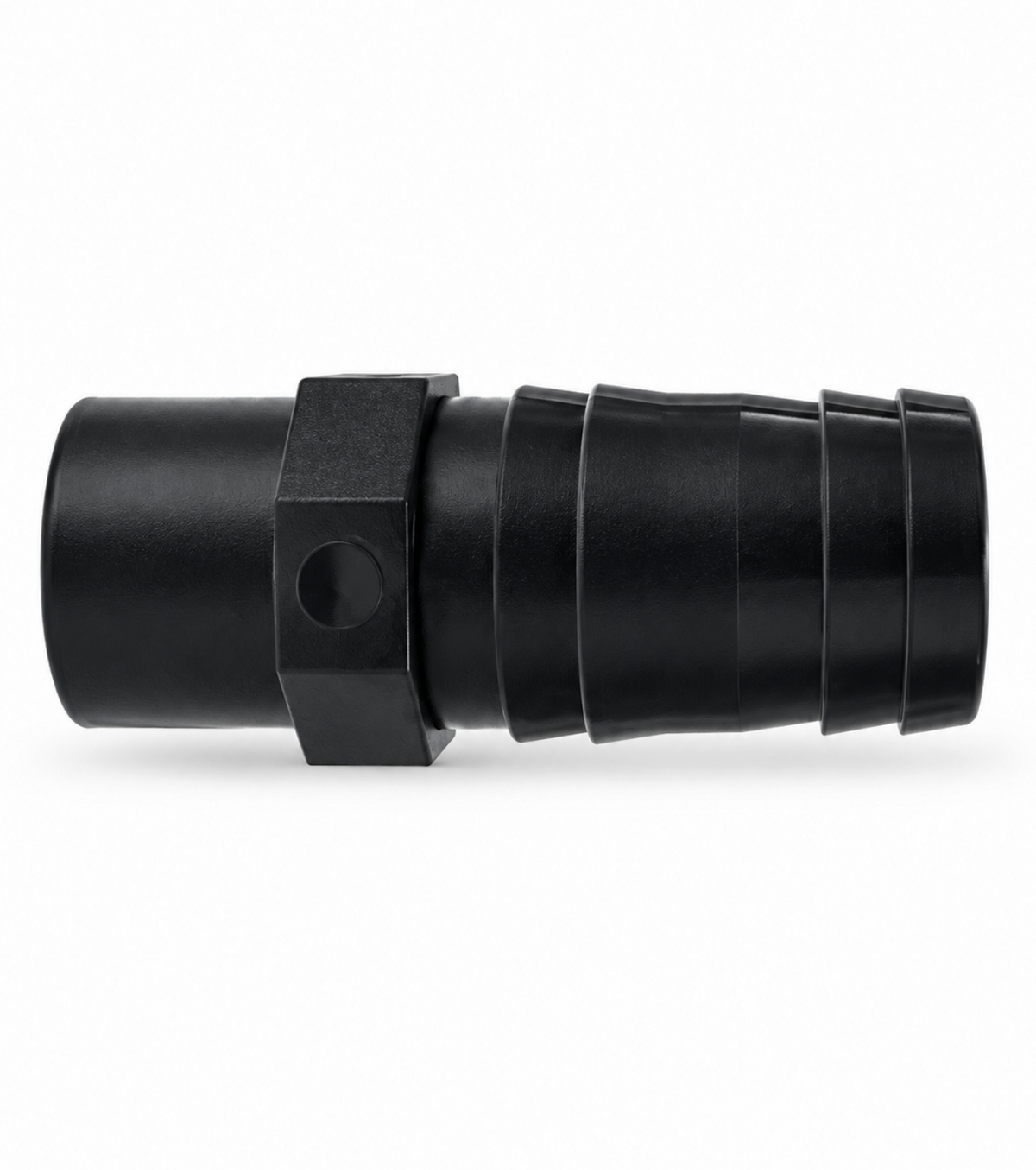

Avec le raccord pour tuyau Effast, vous pouvez raccorder un tuyau à une conduite en PVC-U collée. Le raccord à coller présente un diamètre extérieur d et se colle dans une manchon à coller de même taille, par exemple dans un manchon ou un tée. De l’autre côté se trouve le raccord cannelé pour le tuyau. Selon Effast, il est conçu pour une pression PN 16.
Quelle taille vous convient ?
| Raccord à coller d | Raccord cannelé d1 / d2 | Longueur H | Pression |
|---|---|---|---|
| 16 mm | 16 / 18 mm | 66 mm | PN 16 |
| 20 mm | 20 / 22 mm | 70 mm | PN 16 |
| 25 mm | 25 / 27 mm | 79 mm | PN 16 |
| 32 mm | 32 / 34 mm | 83 mm | PN 16 |
| 40 mm | 40 / 42 mm | 96 mm | PN 16 |
| 50 mm | 50 / 52 mm | 107 mm | PN 16 |
| 63 mm | 60 / 63 mm | 130 mm | PN 16 |
d correspond au diamètre extérieur du raccord à coller ; d1 et d2 correspondent aux diamètres du raccord cannelé selon la fiche technique Effast. Vous trouverez toutes les dimensions sur le dessin coté de la galerie.
Voici comment utiliser le raccord pour tuyau
- Raccord à coller : Le raccord de diamètre extérieur d s’insère dans un manchon à coller de même taille, par exemple dans un manchon, un coude ou un tée.
- Collage : Préparez soigneusement le raccord et le manchon afin qu’ils soient propres, secs et sans bavures, puis collez-les avec un nettoyant et une colle pour PVC-U, par exemple Tangit. Les temps d’attente sont indiqués dans la notice d’utilisation de la colle.
- Enfiler le tuyau : Glissez le tuyau sur le raccord cannelé (dimensions d1 et d2 indiquées dans le tableau) et fixez-le avec un collier de serrage.
- Vérifier l’étanchéité : Vérifiez toutes les connexions avant de mettre la conduite en service.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fabricant | Effast (Polypipe Italia s.r.l.), Cicagna, Italie |
| Gamme Effast | RDRPGD (fiche technique révisée en mars 2021) |
| Type | Raccord pour tuyau avec six pans |
| Raccordements | Raccord à coller métrique (d) × raccord cannelé pour tuyau |
| Matériau | PVC-U (PVC rigide) |
| Tailles disponibles dans la boutique | d 16, 20, 25, 32, 40, 50, 63 mm |
| Pression | PN 16 selon Effast |
| Normes selon Effast | EN ISO 1452, EN ISO 15493, EN 727, DIN 8063 |
| Plage de températures | 0 à 60 °C (matériau, selon Effast) |
| Résistance | selon Effast, aux solutions aqueuses de la plupart des acides, des alcalis et des sels ; ne résiste pas aux hydrocarbures aromatiques et chlorés |
Produits complémentaires
Pour le collage : manchon ou tée 90°. Pour le collage : colle et nettoyant Tangit. Avec filetage, il existe le raccord pour tuyau avec filetage extérieur.
Questions fréquentes
Puis-je coller le raccord pour tuyau sur un tuyau ?
Non. Le raccord à coller présente un diamètre extérieur d et s’insère dans un manchon à coller de même taille, par exemple dans un manchon ou un tée.
Quel tuyau convient au raccord ?
Comparez le diamètre intérieur de votre tuyau aux dimensions d1 et d2 du raccord cannelé indiquées sur la fiche technique Effast, par exemple 25 et 27 mm pour le raccord de 25 mm. Fixez le tuyau avec un collier de serrage.
