Manchon à coller Effast PVC-U – Manchon à coller avec col, d 50 à 125 mm, PN 16
Manchon à coller Effast PVC-U – Manchon à coller avec col, d 50 à 125 mm, PN 16 - 50 mm est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Informations fabricant
Informations fabricant
Composition
Composition
Délai de traitement et expédition
Délai de traitement et expédition
Délai de traitement et expédition
Les commandes sont généralement traitées sous 1 jour ouvré, puis immédiatement remises à DHL
Application
Application
Glisser d’abord le raccord sur le tube, coller le tube dans le raccord à emboîture (colle et nettoyant pour PVC-U selon les instructions d’utilisation), puis serrer avec le joint et les vis.

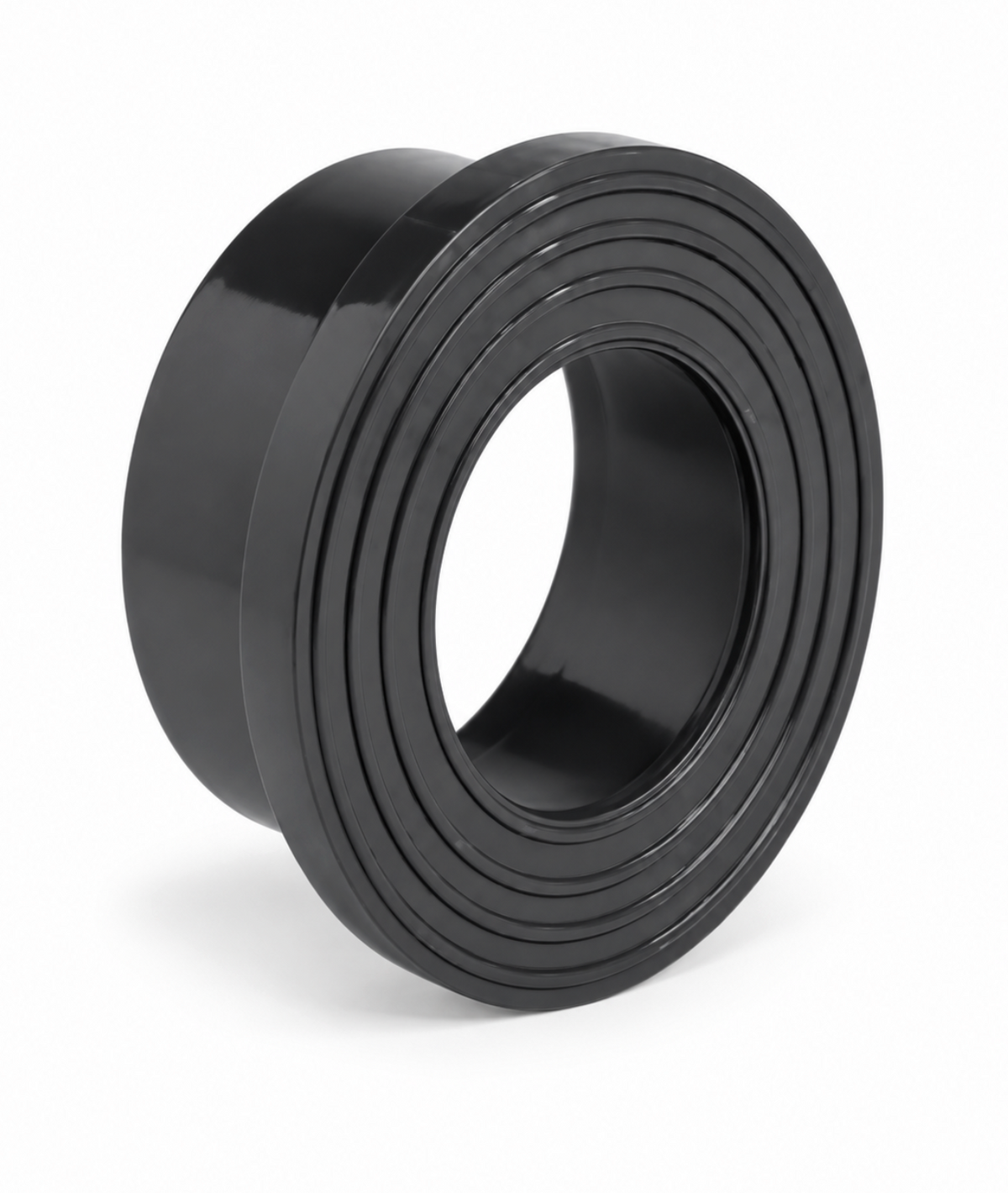

Le manchon à collet Effast est un manchon à coller doté d’un large collet et d’une surface d’étanchéité striée. Vous collez le tube en PVC-U à l’intérieur, puis vous vissez le manchon à collet à un collet à emboîter, un joint et des vis sur le collet opposé. Vous obtenez ainsi une connexion que vous pouvez démonter ultérieurement. Selon Effast, le manchon à collet est conçu pour une pression nominale PN 16.
Quelle taille convient à votre installation ?
| Taille (d) | Pression nominale | Profondeur du manchon L | Diamètre du collet E | Épaisseur du collet S |
|---|---|---|---|---|
| 50 mm | PN 16 | 32 mm | 73 mm | 9 mm |
| 75 mm | PN 16 | 44 mm | 106 mm | 10 mm |
| 90 mm | PN 16 | 52 mm | 125 mm | 11 mm |
| 125 mm | PN 16 | 70 mm | 169 mm | 12 mm |
d correspond au diamètre extérieur du tube que vous collez dans le manchon à collet. Vous trouverez toutes les dimensions sur le dessin coté dans la galerie.
Voici comment utiliser le manchon à collet
- Le collet à emboîter en premier : Glissez le collet à emboîter sur le tube avant de coller, car il ne pourra plus passer par-dessus le collet par la suite.
- Le tube adapté : Le manchon à coller est destiné à un tube en PVC-U d’un diamètre extérieur d, par exemple un tube de 50 mm dans un manchon de 50 mm.
- Le collage : Préparez le tube et le manchon afin qu’ils soient propres, secs et sans bavures, puis collez-les avec un nettoyant et une colle pour PVC-U, par exemple Tangit. Les temps d’attente sont indiqués dans la notice d’utilisation de la colle.
- Le vissage : Placez un joint entre les surfaces d’étanchéité, puis vissez les collets.
- Vérification de l’étanchéité : Vérifiez toutes les connexions avant de mettre la canalisation en service.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fabricant | Effast (Polypipe Italia s.r.l.), Cicagna, Italie |
| Gamme Effast | RDRQRD (tableau des dimensions, révision d’octobre 2020) |
| Type de construction | Manchon à coller métrique (d) avec collet strié (« serrated face stub flange ») |
| Matériau | PVC-U (PVC rigide) |
| Tailles disponibles dans la boutique | d 50, 75, 90, 125 mm |
| Pression nominale | PN 16 selon Effast |
| Normes selon Effast | EN ISO 1452, EN ISO 15493, EN 727, DIN 8063 |
| Plage de températures | De 0 à 60 °C (matériau, selon Effast) |
| Résistance | selon Effast, à la plupart des solutions aqueuses d’acides, d’alcalis et de sels ; pas aux hydrocarbures aromatiques et chlorés |
Accessoires compatibles
Collet opposé : collet à emboîter Effast de même diamètre d. Pour le collage : colle et nettoyant Tangit. Les tubes sont disponibles en tube de pression en PVC de 1 m et 2 m et en tube de pression en PVC de 5 m.
Questions fréquentes
De quoi ai-je besoin en plus du manchon à collet ?
D’un collet à emboîter de même diamètre d, d’un joint adapté et de vis. De l’autre côté, vous avez besoin d’un collet adapté, par exemple d’un second manchon à collet avec collet.
Quel tube convient au manchon à coller ?
Un tube de pression en PVC-U d’un diamètre extérieur d, par exemple un tube de 90 mm dans un manchon de 90 mm. Les tubes sont disponibles dans la boutique en tube de pression en PVC de 1 m et 2 m (d 50, 63, 75, 110 et 160 mm) et en 5 m (d 50, 63, 75, 90, 110, 160 et 200 mm).
