Coude à angle droit Effast en PVC-U, 2 × filetage femelle – 3/8 à 2 pouces, PN 16
Coude à angle droit Effast en PVC-U, 2 × filetage femelle – 3/8 à 2 pouces, PN 16 - 3/8" est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Informations fabricant
Informations fabricant
Composition
Composition
Délai de traitement et expédition
Délai de traitement et expédition
Délai de traitement et expédition
Les commandes sont généralement traitées sous 1 jour ouvré, puis immédiatement remises à DHL
Application
Application
Visser les pièces à filetage extérieur ; assurer l’étanchéité du filetage avec un produit d’étanchéité pour filetage en plastique et ne pas trop serrer.

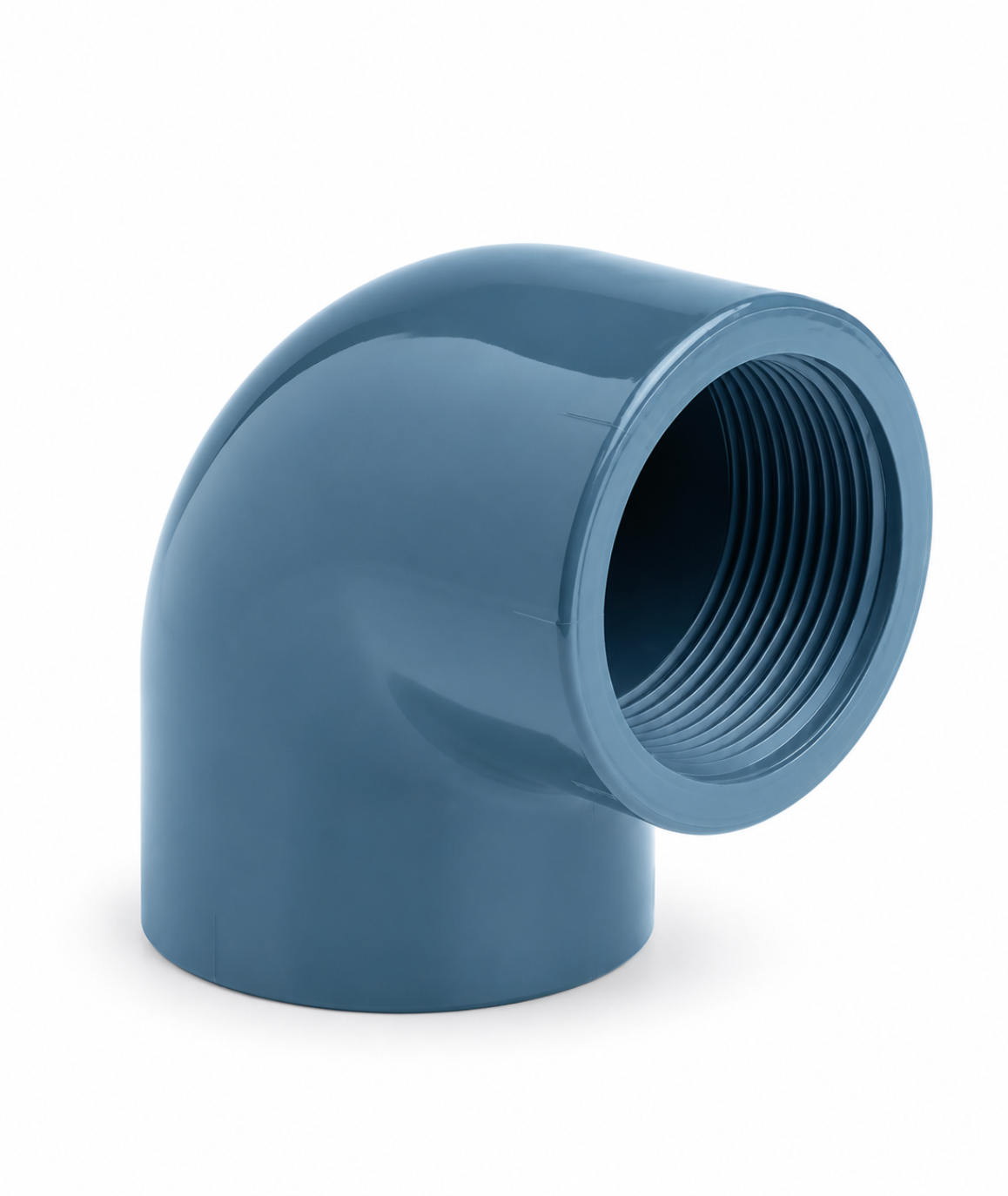

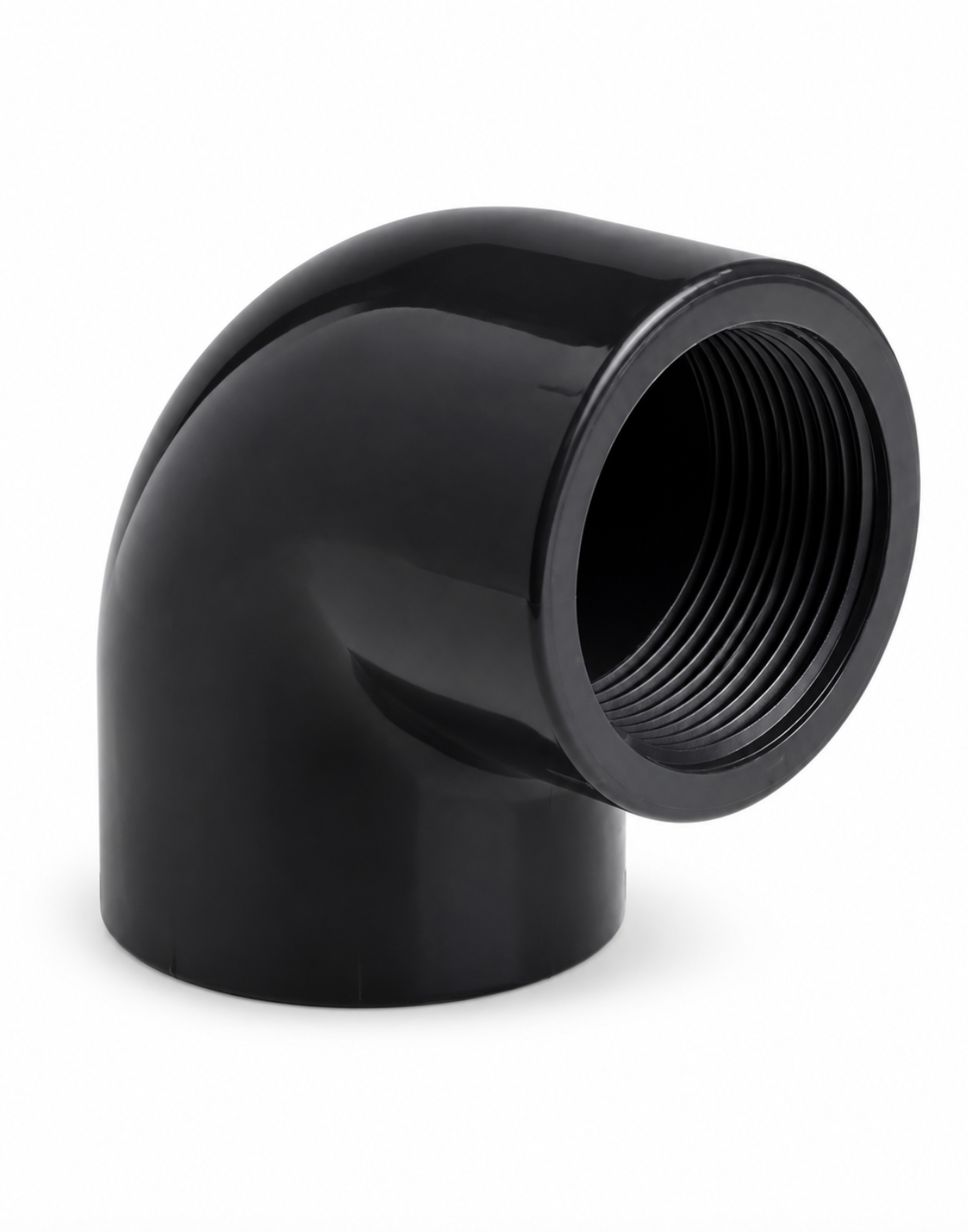

Le raccord coudé 90° Effast possède aux deux extrémités un filetage femelle de même taille. Il te permet ainsi de faire contourner une ligne filetée, par exemple avec des raccords double filetage mâle. Les filetages sont conformes aux filetages pour tubes Effast selon ISO 228-1, la classe de pression est PN 16. Ce raccord coudé ne possède pas de manchon à coller.
Quelle taille te convient ?
| Filetage | Classe de pression | Longueur de filetage L | Diamètre extérieur E |
|---|---|---|---|
| 3/8" | PN 16 | 11,4 mm | 24 mm |
| 1/2" | PN 16 | 15 mm | 28 mm |
| 3/4" | PN 16 | 16,3 mm | 34 mm |
| 1" | PN 16 | 19,1 mm | 42 mm |
| 1 1/4" | PN 16 | 21,4 mm | 51 mm |
| 1 1/2" | PN 16 | 21,4 mm | 62 mm |
| 2" | PN 16 | 26 mm | 77 mm |

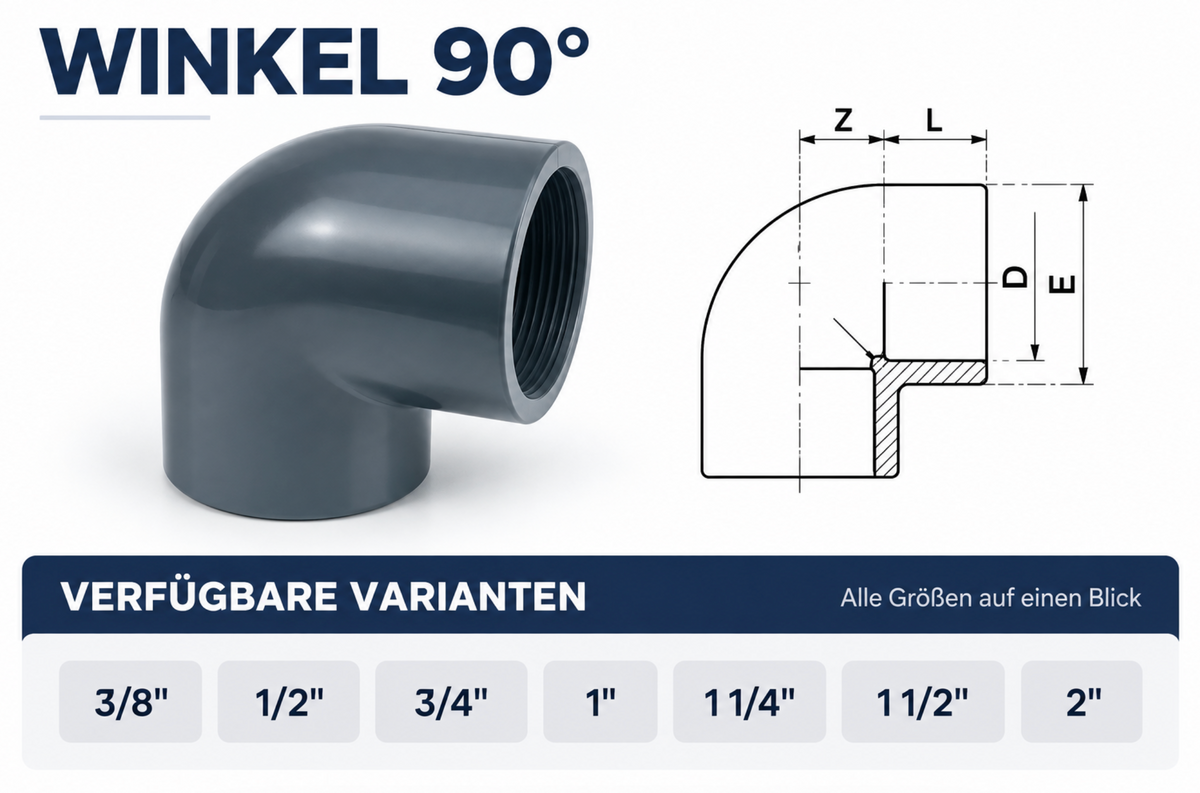

Les deux extrémités ont la même taille en pouces. Tu trouveras toutes les dimensions sur le dessin coté dans la galerie.
Voici comment utiliser le raccord coudé
- Filetage : Filetage pour tubes selon ISO 228-1 (BSPP) conforme à Effast. La pièce correspondante doit avoir la même taille en pouces.
- Étanchéité : Assure l'étanchéité avec un produit d'étanchéité pour filetage plastique et ne serre pas excessivement.
- Vérification de l'étanchéité : Vérifie toutes les connexions avant de mettre la ligne en service.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fabricant | Effast (Polypipe Italia s.r.l.), Cicagna, Italie |
| Gamme Effast | RERGOE (Fiche de dimensions, révision d'octobre 2020) |
| Type de raccord | Coudé 90° |
| Raccordements | 2 × filetage femelle Rp selon ISO 228-1 (BSPP) |
| Matériau | PVC-U (PVC rigide) |
| Tailles disponibles dans la boutique | 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2" |
| Classe de pression | PN 16 selon Effast |
| Normes selon Effast | EN ISO 1452, EN ISO 15493, ISO 228-1 |
| Plage de températures | 0 à 60 °C (matériau, selon Effast) |
| Résistance | selon Effast, à la plupart des solutions aqueuses d'acides, d'alcalis et de sels ; non résistante aux hydrocarbures aromatiques et chlorés |
Produits compatibles
Pour le raccordement : raccords double filetage mâle. Avec un manchon à coller d'un côté : raccord coudé 90° manchon à coller × filetage femelle. Pour une dérivation : raccord en T 90° 3 × filetage femelle.
Questions fréquentes
Puis-je coller un tube dans le raccord coudé ?
Non, les deux extrémités possèdent un filetage femelle. Pour un raccord à coller et à fileter, il existe le raccord coudé 90° avec manchon à coller et filetage femelle.
Le filetage est-il compatible avec mon filtre ou ma pompe ?
Oui, si la pièce correspondante a la même taille en pouces et possède également un filetage pour tubes conforme à ISO 228-1 (BSPP). En cas de doute, comparez avec l'indication figurant dans le manuel de votre appareil.
